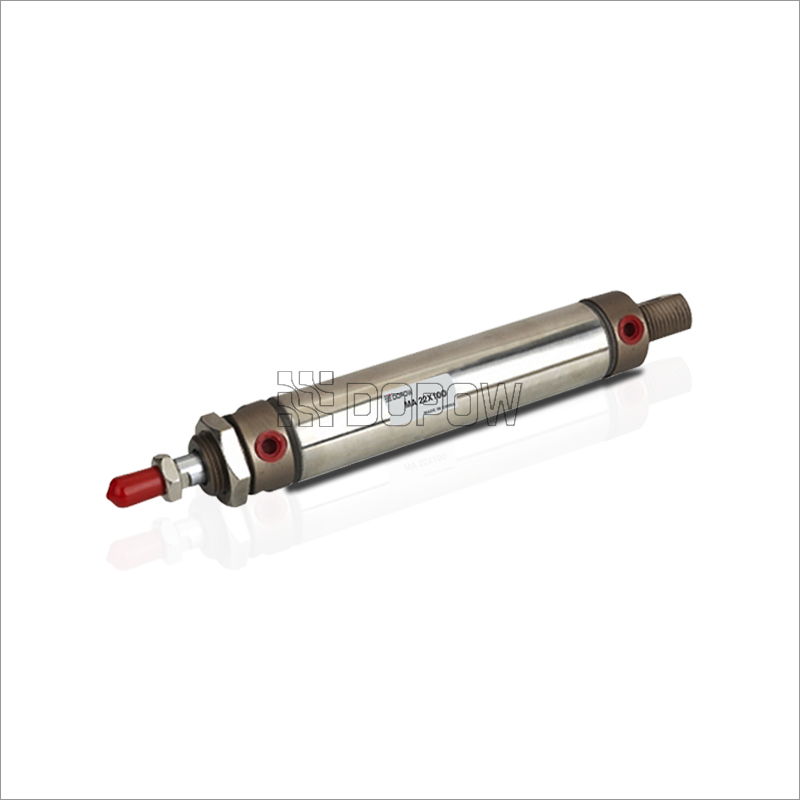

缸徑 32mm 迷你型 雙作用 不銹鋼結構 小圓形氣缸
?
1、執行本企業標準
2、活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能；
3、前后蓋帶固定式防撞墊，可減少氣缸的換向沖擊
4、多種后蓋形式，使氣缸安裝更方便；
5、前后蓋與不銹鋼缸體采用鉚合滾包結構，連接可靠；
6、缸體采用高精度不銹鋼管，強度高，抗腐蝕；
7、多種規格的氣缸及氣缸安裝附件可供客戶選擇使用；
8、此系列氣缸全部附磁。
| 缸徑 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | ||||
| 工作形式 | MSA,MTA | 單作用 | – | ||||||||
| MA.MAD,MAJ | 雙作用 | – | |||||||||
| MAR | – | 雙作用 | |||||||||
| MAC,MACD,MACJ | – | 雙作用緩沖 | |||||||||
| 流體 | 空氣 | ||||||||||
| 操作壓力 | 雙作用 | 0.1~1.0MPa(15~145psi)(1.0~10.0bar) | |||||||||
| 單作用 | 0.2~1.0MPa(28~145psi)(2.0~10.0bar) | ||||||||||
| 保證耐壓力 | 1.5MPa(215psi)(15bar) | ||||||||||
| 工作溫度 | -20~70 | ||||||||||
| 使用速度范圍 mm/s | 雙作用:30~800 ?單作用:50~800 | ||||||||||
| 行程公差范圍 | 0~150+1.0>150+1.4 | ||||||||||
| 緩沖形式 | MAC、MACD、MACJ?系列:可調緩沖，其他系列:防撞墊 | ||||||||||
| 接管口徑① | M5*0.8 | 1/8” | 1/4” | ||||||||
| ①接管牙型有NPT、G牙可供選擇。 | |||||||||||
| 缸徑 | 標準行程 | 允許行程 |
| 16 | 25,50,75,100,125,150,160，175,200 | 500 |
| 20 | 25,50,75,100,125,150,160，175,200，250，300 | 650 |
| 25，32，40，50，63 | 25,50,75,100,125,150,160，175,200，250，300，350，400，450，500 | 650 |
*其他特殊行程請于本公司聯系。
要訂購，請參考以下訂購代碼，謝謝合作！
