SU63 雙動氣缸 拉桿 缸徑 63mm 接管口徑 3/8
1、標準氣缸
2、活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能；
3、為拉桿式氣缸，前后蓋與鋁管缸體用支柱連接，可靠性好；
4、與ISO15552標準氣缸相比，同缸徑SC系列氣缸長度?。?br />
5、氣缸緩沖調節平穩；
6、多種規格的氣缸及氣缸安裝附件可供客戶選擇使用；
7、選擇耐高溫密封材料，可保證氣缸在150℃條件下正常工作。
| 缸徑 | 32 | 40 | 50 | 63 | 80 | 100 |
| 工作形式 |
雙動型 |
|||||
| 固定形式 | SU |
基本型 ?FA ?FB ?CA ?CB ?LB ?TC ?TCM1 |
||||
| SUD SUJ |
基本型? FA LB? TC? TCM1 |
|||||
| 使用壓力范圍 |
0.1-1.0MPa(15-145psi)(1.0-10.0 bar) |
|||||
| 保證耐壓力 |
1.5MPa (215spi) (15bar) |
|||||
| 工作溫度 ℃ | -20~80 | |||||
| 行程公差范圍 | 0~250 +1.0 ???251-1000+1.4 ??1001~1500 +1.8 | |||||
| 緩沖形式 |
可調緩沖 |
|||||
| 緩沖行程 (mm) |
21 |
28 |
29 |
|||
| 接管口徑 |
1/8’’ |
1/4’’ |
3/8’’ |
1/2’’ |
||
| 接管牙型有NPT、G牙可供選擇。 | ||||||

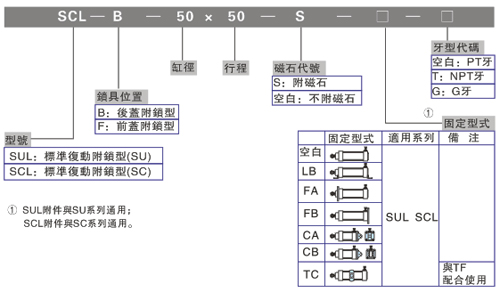

要訂購，請參考以下訂購代碼，謝謝合作！
