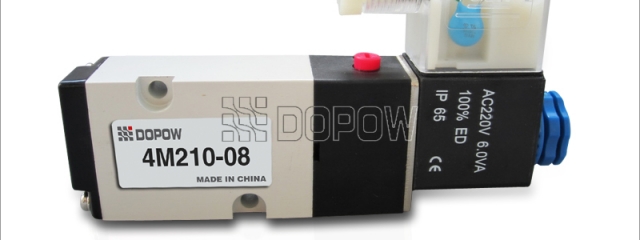

4M系類電磁閥 板式安裝 二位三通 三位五通 氣動電磁閥 1.內部先導式結構； 2.滑柱式結構，密封性好，反應靈敏； 3.雙頭二位置電磁閥具有記憶功能； 4.內孔采用特殊工藝加工，摩擦阻力小，啟動氣壓低，使用壽命長； 5.無需加油潤滑； 6.側板面式安裝，可直接與執行元件連接使用； 7.附設手動裝置，利于安裝調試； 8.有多重標準電壓等級可供選用。 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 4M110-06 PT1/8 12mm2 -5~55℃ 0.56 3VA 五口二位 內部先導式 單線圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V 4M210-08 PT1/4 16mm2 -5~55℃ 0.78 3VA 4M310-10 PT3/8 30mm2 -5~55℃ 1.40 3VA 4M410-15 PT1/2 50

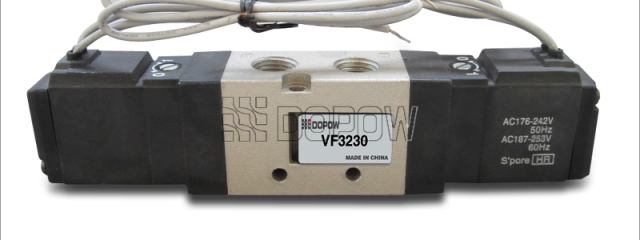

VF系列電磁閥 二位三通 三位五通 換向閥 單線圈 雙線圈 技術參數 使用流體：空氣（經40微米濾網過濾） 動作方式：內部引導 使用壓力：1.5-8.0MPa 工作溫度：5℃-50℃ 電壓范圍：+15%-25% 絕緣性：F級 使用壽命：正常使用約1000萬次 最大動作頻率：5周期/秒 勵磁時間：0.05秒 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 VF3130-02 PT1/4 24mm2 -5~55℃ 6.4 3VA 五口二位 單線圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V VF5120-03 PT3/8 49mm2 -5~55℃ 11 3VA VF3230-02 PT1/4 24mm2 -5~55℃ 6.4 3VA 五口二位 雙線圈 VF5220-03 PT3/8 49mm2 -5~55℃ 11 3VA V

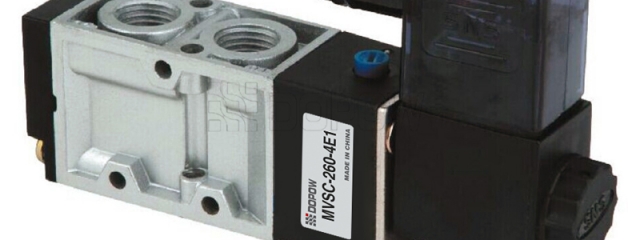

MVSC系列電磁閥 先導式電磁閥 單雙線圈 二位五通 三位五通 氣控閥 電磁閥先導式電磁閥的工作原理： 電磁閥工作原理：其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閥。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。 當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉常位。 特點： 流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件 。提示： 1，如果電磁閥的出口壓力大于進口壓力，電磁閥將方向?qū)?，此時應安裝止回閥。 2，電磁閥去掉線圈，反向安裝，可作止回閥使用。 3，如果介質有雜質，請安裝過濾網或過濾閥：30-60目/in. 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 MVSC220-4E1

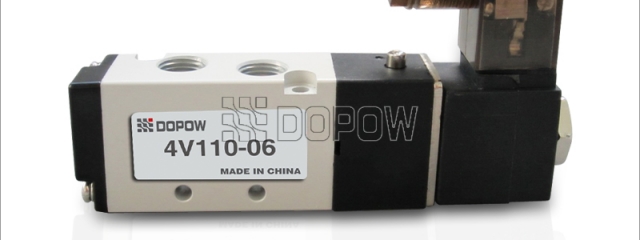

4V系列電磁閥 二位五通 三位五通 內部先導式電磁閥 產品特性 1.先導方式：內部先導式； 2.滑柱式結構，鳴鳳幸好，反應靈敏； 3.三位置電磁閥有三種中央功能可供選擇； 4.雙頭二位置電磁閥具有記憶功能； 5.內孔采用特殊工藝加工，摩擦阻力小，氣動氣壓低，使用壽命長； 6.無需加油潤滑； 7.可與底座集成閥組，節省安裝空間； 8.附設手動裝置，鯉魚安裝調試； 9.有多重標準電壓等級可供選用。   型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 4V110-06 PT1/8 12mm2 -5~55℃ 0.56 3VA 五口二位 內部先導式 單線圈     0~9/kgf/c㎡   DC12V DC24V DC36V AC36V AC110V AC220V AC380V 4V210-08 PT1/4 16mm2 -5~55℃ 0.78 3VA 4V3

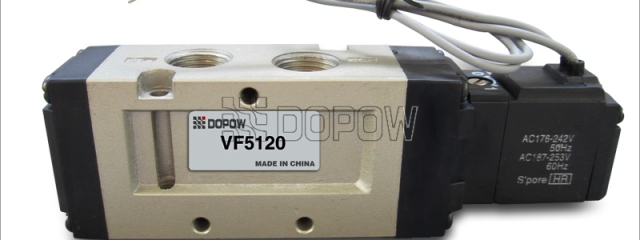

VF系列電磁閥VF5120氣控閥二位五通電磁閥 三位五通 產品說明 ●?VF系列電磁閥 低消耗功率,先導閥與主閥集中排氣,產品體積小.流量大,外形美觀,動作靈敏,可集成安裝,而磨性好,使用壽命長. ●?使用維護須知 ⒈使用前注意檢查元件是否損壞,然后安裝使用. ⒉安裝時,請注意氣體流動方向及接管是否正確,電壓是否符合要求. ⒊請注意防塵,建議氣口安裝消聲器或消聲節流閥. ⒋連接管路時,并注意消除管接頭,管子內的金屬顆粒,粉塵及油污等. 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 VF3130-02 PT1/4 24mm2 -5~55℃ 6.4 3VA 五口二位 單線圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V VF5120-03 PT3/8 49mm2 -5~55℃ 11 3VA VF3230-02 PT1/4 2

MVSC系列電磁閥 氣動閥 氣控閥 二位五通 三位五通 電磁閥工作原理：其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閥。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。 當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉常位。 特點： 流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件 。 提示： 1，如果電磁閥的出口壓力大于進口壓力，電磁閥將方向?qū)?，此時應安裝止回閥。 2，電磁閥去掉線圈，反向安裝，可作止回閥使用。 3，如果介質有雜質，請安裝過濾網或過濾閥：30-60目/in. 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 MVSC220-4E1 PT1/4 14mm2 -5~55℃ 0.78

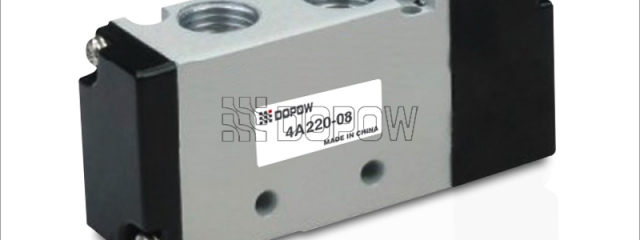

4A200-08 二位五通 氣控閥 4A200系列氣動閥 氣動元件 多浦電氣氣控閥的安裝與使用 1、使用安裝前注意檢查組件在運輸過程中是否損壞，然后安裝使用； 2、安裝時請注意氣體流動方向（注意“→”方向）及接管牙型是否正確。使用介質必須經過40μm濾芯過濾。 3、請注意安裝條件是否符合技術要求（如“工作壓力”、“使用溫度范圍”等），然后安裝使用； 4、盡量避免在震動的環境下使用，并注意低溫下的防凍措施； 5、連接主管路時，注意止瀉帶纏繞不可超過接頭牙端面，并注意清楚管路接頭內的粉塵、鐵屑等贓物； 6、安裝時先將底座墊片壓入底座，然后將底座與亞德客AIRTAC氣控閥閥體用所配螺釘連接，暫時未用到的安裝位置可壓入底座墊片后用所附盲蓋取下裝入相應氣控閥； 7、請注意防塵，拆下不用時應在進、出氣口裝防塵套。   型號 4A210-064A220-06 4A230C-064A230E-064A230P-06 4A210-084

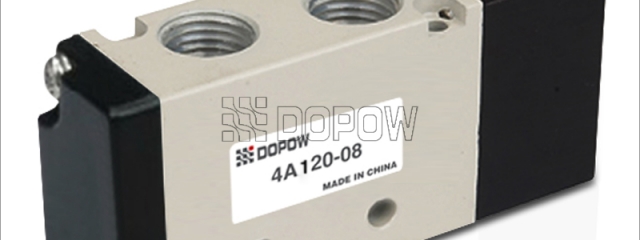

4A110-08 電磁閥 氣控閥 二位五通空氣閥4A100系列氣動閥 多浦電氣氣控閥的安裝與使用 1、使用安裝前注意檢查組件在運輸過程中是否損壞，然后安裝使用； 2、安裝時請注意氣體流動方向（注意“→”方向）及接管牙型是否正確。使用介質必須經過40μm濾芯過濾。 3、請注意安裝條件是否符合技術要求（如“工作壓力”、“使用溫度范圍”等），然后安裝使用； 4、盡量避免在震動的環境下使用，并注意低溫下的防凍措施； 5、連接主管路時，注意止瀉帶纏繞不可超過接頭牙端面，并注意清楚管路接頭內的粉塵、鐵屑等贓物； 6、安裝時先將底座墊片壓入底座，然后將底座與亞德客AIRTAC氣控閥閥體用所配螺釘連接，暫時未用到的安裝位置可壓入底座墊片后用所附盲蓋取下裝入相應氣控閥； 7、請注意防塵，拆下不用時應在進、出氣口裝防塵套。   型號 4A110-M54A120-M5 4A130C-M54A130E-M54A130P-M5 4A110-06

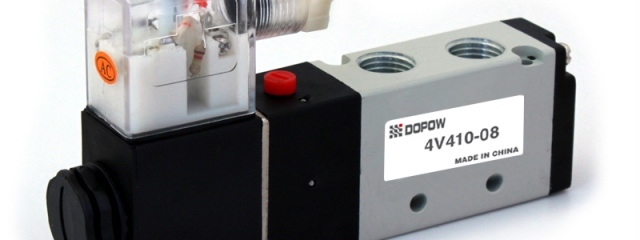

4V400 系列 G1/2″二位五通 電磁閥 4V410-08 氣動電磁閥 5口   產品簡介： 多浦電氣電磁閥是用來控制流體方向的自動化基礎元件，屬于執行器；通常用于機械控制和工業閥門上面，對介質方向進行控制，從而達到對閥門開關的控制。工作原理電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來擋住或漏出不同的排油的孔而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。 產品特性： 1、先導方式：外部與內部可選； 2、滑柱式結構，密封性好，反應靈敏； 3、三位置電磁閥有三種中央功能可供選擇； 4、雙頭二位置電磁閥具有記憶功能； 5、內孔采用特殊工藝加工，磨擦阻力小，啟動氣壓低，使用壽命長； 6

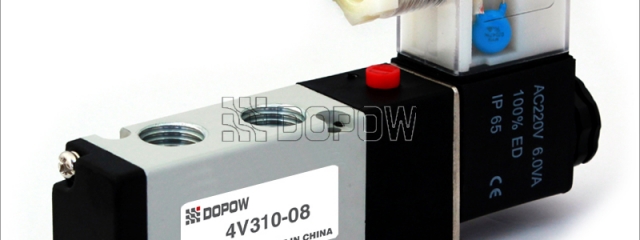

4V310-08 5/3 氣動電磁閥 4V300 氣動閥 換向閥 產品簡介： 多浦電氣電磁閥是用來控制流體方向的自動化基礎元件，屬于執行器；通常用于機械控制和工業閥門上面，對介質方向進行控制，從而達到對閥門開關的控制。工作原理電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來擋住或漏出不同的排油的孔而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。 產品特性： 1、先導方式：外部與內部可選； 2、滑柱式結構，密封性好，反應靈敏； 3、三位置電磁閥有三種中央功能可供選擇； 4、雙頭二位置電磁閥具有記憶功能； 5、內孔采用特殊工藝加工，磨擦阻力小，啟動氣壓低，使用壽命長； 6、無需加油潤滑； 7、可與底座集成閥組，節
