缸徑 16mm CJ2 不銹鋼 迷你氣缸   1.?免潤滑 – 使用含油軸承，使用活塞桿無需加油潤滑。 2.?耐久性 – 氣缸本體采用高級不銹鋼材質，更具耐磨，耐久性。 3.?安裝形式多樣 – 多種安裝附件可供選擇。 4. 標準的單桿雙作用 5. CJ2系列微型氣缸彈簧復位，單桿雙作用提供不銹鋼管及不銹鋼棒。   缸徑 6 10 16 流體 空氣 工作形式 雙作用 保證耐壓力MPa(kgf/cm2) 1.05Pa(10.5) 最高工作壓力MPa(kgf/cm2) 0.7Pa(7.1) 最小工作壓力MPa(kgf/cm2) 0.12Pa(1.2) 0.06Pa(0.6) 工作溫度 0℃~60℃ 活塞速度 50~750mm/s 緩沖 橡膠緩沖 行程公差 +1.00 潤滑 不需要 接管口徑 M5*0.8   缸徑大小 標準行程 6,10 15,30,45

CJ2 CDJ2B系列 標準型 單桿 雙作用 迷你氣缸 缸徑6mm 微型氣缸   1.?免潤滑 – 使用含油軸承，使用活塞桿無需加油潤滑。 2.?耐久性 – 氣缸本體采用高級不銹鋼材質，更具耐磨，耐久性。 3.?安裝形式多樣 – 多種安裝附件可供選擇。 4. 標準的單桿雙作用 5. CJ2系列微型氣缸彈簧復位，單桿雙作用提供不銹鋼管及不銹鋼棒。   缸徑 6 10 16 流體 空氣 工作形式 雙作用 保證耐壓力MPa(kgf/cm2) 1.05Pa(10.5) 最高工作壓力MPa(kgf/cm2) 0.7Pa(7.1) 最小工作壓力MPa(kgf/cm2) 0.12Pa(1.2) 0.06Pa(0.6) 工作溫度 0℃~60℃ 活塞速度 50~750mm/s 緩沖 橡膠緩沖 行程公差 +1.00 潤滑 不需要 接管口徑 M5*0.8   缸徑大小 標準行程

CQ2B 缸徑 100mm 緊湊型 薄型氣缸 單桿雙動     產品特性: 1、缸體硬質氧化，耐磨，壽命長，后蓋鉚壓工藝，堅固美觀。 2、在保持既有協作精度及產品使用壽命下，其全長僅為一般氣缸的1/2-1/3。發揮既薄且輕的特性。 3、缸體預留安裝孔/安裝內螺紋，到達節省空間的要求。 4、采用簡易的組裝方式設計，方便裝拆和維修。 5、在缸體表面預留磁開關安裝固定位置，安裝調整磁開關位置極其簡單。   缸徑 12 16 20 25 35 40 50 63 80 100 流體 空氣 動作形式 單桿雙動 耐壓試驗壓力 1.5MPa (15.3kgf/cm2) 最高使用壓力 1.0MPa (10.2kgf/cm2) 工作和流體溫度 0~60℃ 桿端螺紋 內螺紋 (標準). 外螺紋 (任選) 緩沖 無 行程公差 + 100 潤滑 不需要 安裝形式 通孔，兩端螺紋 接管口徑 M5*0.8 1/8 1/4

SC 缸徑 50mm 雙作用單桿氣缸 拉桿標準氣缸 雙動 接管口徑:1/4   1、標準氣缸 2、活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能； 3、為拉桿式氣缸，前后蓋與鋁管缸體用支柱連接，可靠性好； 4、與ISO15552標準氣缸相比，同缸徑SC系列氣缸長度??； 5、氣缸緩沖調節平穩； 6、多種規格的氣缸及氣缸安裝附件可供客戶選擇使用； 7、選擇耐高溫密封材料，可保證氣缸在150℃條件下正常工作。   缸徑 32 40 50 63 80 100 工作形式 雙動型 固定形式 SC 基本型 ?FA ?FB ?CA ?CB ?LB ?TC ?TCM1 SCD SCJ 基本型? FA LB? TC? TCM1 使用壓力范圍 0.1-1.0MPa(15-145psi)(1.0-10.0 bar) 保證耐壓力 1.5MPa (215spi) (15bar) 工作溫度 ℃ -20~80 行程公差范圍 0~

SC 缸徑 40mm 拉桿氣缸 標準氣缸 單桿氣缸 接管口徑:1/4   1、標準氣缸 2、活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能； 3、為拉桿式氣缸，前后蓋與鋁管缸體用支柱連接，可靠性好； 4、與ISO15552標準氣缸相比，同缸徑SC系列氣缸長度??； 5、氣缸緩沖調節平穩； 6、多種規格的氣缸及氣缸安裝附件可供客戶選擇使用； 7、選擇耐高溫密封材料，可保證氣缸在150℃條件下正常工作。   缸徑 32 40 50 63 80 100 工作形式 雙動型 固定形式 SC 基本型 ?FA ?FB ?CA ?CB ?LB ?TC ?TCM1 SCD SCJ 基本型? FA LB? TC? TCM1 使用壓力范圍 0.1-1.0MPa(15-145psi)(1.0-10.0 bar) 保證耐壓力 1.5MPa (215spi) (15bar) 工作溫度 ℃ -20~80 行程公差范圍 0~250

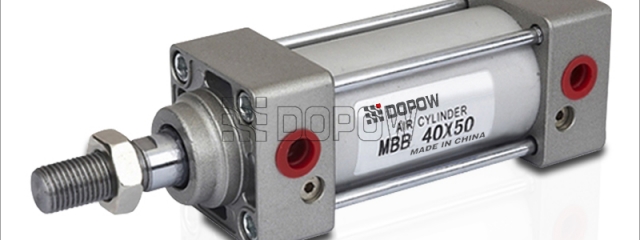

MB系列 氣缸 缸徑 50mm 雙作用 單桿 全部行程   1.?MB系列在氣缸端可調緩沖套確保氣缸工作平穩，安全，噪音低； 2.?雙活塞桿端可用； 3.具有自潤滑軸承，無油潤滑活塞桿； 4.?MB系列中型拉桿氣缸提供了一種改進設計,提高氣缸操作和易用性。 5.選定緩沖器無緩沖、橡膠緩沖、氣緩沖、油壓吸震器 6.選定磁感開關主要是作位置檢測用，要求氣缸內置磁環 7.選定氣缸配件包括相關接頭   缸徑 32 40 50 63 80 100 工作形式 雙動型 固定形式 基本型 ?LB 使用壓力范圍 0.1-1.0MPa(15-145psi)(1.0-10.0 bar) 保證耐壓力 1.5MPa (215spi) (15bar) 工作溫度 ℃ -20~80 行程公差范圍 0~250 +1.0 ???251-1000+1.4 ??1001~1500 +1.8 緩沖形式 可調緩沖 緩沖行程 (mm) 21 28

MB 缸徑 32mm 標準氣缸 單桿 雙作用 氣缸   1.?MB系列在氣缸端可調緩沖套確保氣缸工作平穩，安全，噪音低； 2.?雙活塞桿端可用； 3.具有自潤滑軸承，無油潤滑活塞桿； 4.?MB系列中型拉桿氣缸提供了一種改進設計,提高氣缸操作和易用性。 5.選定緩沖器無緩沖、橡膠緩沖、氣緩沖、油壓吸震器 6.選定磁感開關主要是作位置檢測用，要求氣缸內置磁環 7.選定氣缸配件包括相關接頭   缸徑 32 40 50 63 80 100 工作形式 雙動型 固定形式 基本型 ?LB 使用壓力范圍 0.1-1.0MPa(15-145psi)(1.0-10.0 bar) 保證耐壓力 1.5MPa (215spi) (15bar) 工作溫度 ℃ -20~80 行程公差范圍 0~250 +1.0 ???251-1000+1.4 ??1001~1500 +1.8 緩沖形式 可調緩沖 緩沖行程 (mm) 21 28 2
