產品特性:
* 簡單靈巧,形式多樣,滿足任何氣動布管需要。
* 即使安裝以后,塑料管體也可任意轉向。
* 套管采用橢圓形設計,拆卸更加省力方便。
* 所有錐管螺紋預涂聚四氟乙烯防漏膠,密封性能好。
* 所有SPC型直通接頭均帶內六角孔便于西張村狹窄處安裝。
截止閥接頭在連接管子時可以雙向流通氣體,如果拔出管子就截止空氣流通,可以保證機械維修時的安全。
公制尺寸
型號 | 管尺寸1 | 管尺寸2 | 描述 |
PK 04 | 4mm | 4mm | 三通變徑 6mm R1/8″ |
PK 06 | 6mm | 6mm | 三通變徑?6mm R1/4″ |
PK08 | 8mm | 8mm | 三通變徑?6mm R3/8″ |
]]>
一、產品簡介
插入式快換接頭適用于連接硬質、半硬質尼龍管、塑料管、最大工作壓力為1.0Mpa。該系列管接頭具有快速插管和拔管并具安裝方便、密封可靠、接管牢固、美觀。快插接頭是最方便的即插即用的連接方式,尤其在一些氣管連接非常不方便,困難的空間場合下,更能體現快插接頭的優(yōu)越性.
二、安裝方法
1.管切斷后除去毛刺,將管一端插入接頭插口底部,即可達到牢固的連接和密封。
2.拆卸管時,用拇指將接頭卡套壓進,輕輕用力即可將管拔出。
3.氣管反復多次拔出后。應剪去端部磨損部分。修平后繼續(xù)使用。
4.直角、三通、四通等終端管接頭。安裝后,僅需旋轉接頭體,即可調整接頭的接管方向
三、型號及尺寸
型號 | C1 | C2 | Фd | E | X | Y |
PEG6-4 | 17 | 16 | 3.3 | 20.5 | 14 | 12.5 |
PEG8-6 | 18 | 17 | 3.3 | 21.5 | 16 | 14 |
PEG10-8 | 20.5 | 18 | 4.3 | 23.5 | 19 | 16.5 |
PEG12-10 | 22.5 | 20.5 | 5.3 | 28 | 21.5 | 18.5 |
PEG8-4 | 18 | 16 | 3.3 | 20.5 | 16 | 14 |
PEG10-6 | 20.5 | 17 | 3.3 | 22.5 | 19 | 16.5 |
PEG12-8 | 22.5 | 18 | 4.3 | 24 | 21.5 | 18.5 |
公制尺寸 | |||
型號 | 管尺寸1 | 管尺寸2 | 描述 |
PEG6-4 | 6mm | 4mm | 變徑三通 6mm 4mm |
PEG8-6 | 8mm | 6mm | 變徑三通?8mm 6mm |
PEG10-8 | 10mm | 8mm | 變徑三通?10mm 8mm |
PEG12-10 | 12mm | 10mm | 變徑三通?12mm 10mm |
PEG16-12 | 16mm | 12mm | 變徑三通?16mm 12mm |
]]>
一、產品簡介
插入式快換接頭適用于連接硬質、半硬質尼龍管、塑料管、最大工作壓力為1.0Mpa。該系列管接頭具有快速插管和拔管并具安裝方便、密封可靠、接管牢固、美觀??觳褰宇^是最方便的即插即用的連接方式,尤其在一些氣管連接非常不方便,困難的空間場合下,更能體現快插接頭的優(yōu)越性.
二、安裝方法
1.管切斷后除去毛刺,將管一端插入接頭插口底部,即可達到牢固的連接和密封。
2.拆卸管時,用拇指將接頭卡套壓進,輕輕用力即可將管拔出。
3.氣管反復多次拔出后。應剪去端部磨損部分。修平后繼續(xù)使用。
4.直角、三通、四通等終端管接頭。安裝后,僅需旋轉接頭體,即可調整接頭的接管方向
三、型號及尺寸
型號 |
ФD |
Фd |
E |
X |
Y |
C |
PE4 |
4 |
3.3 |
19.5 |
11.6 |
10.1 |
16 |
PE6 |
6 |
3.3 |
20.5 |
14 |
12.5 |
17 |
PE8 |
8 |
4.3 |
22 |
16 |
14 |
18 |
PE10 |
10 |
4.3 |
27 |
19 |
16.5 |
20.5 |
PE12 |
12 |
4.3 |
29.5 |
21.5 |
18.5 |
22.5 |
PE16 |
16 |
5.3 |
32.5 |
27 |
24 |
24 |

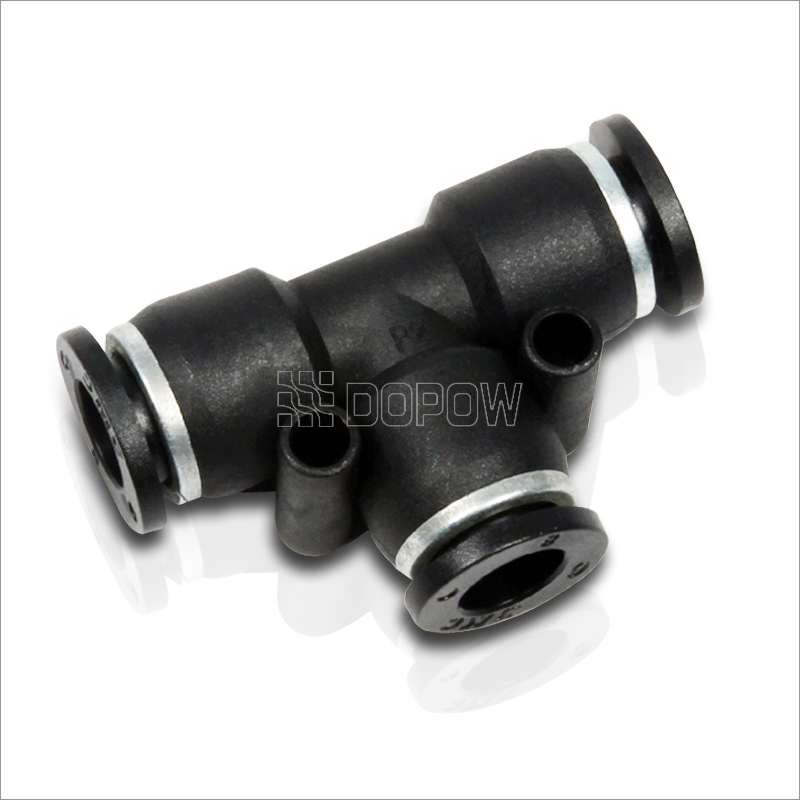

公制尺寸 | ||
型號 | 管尺寸 | 描述 |
PE04 | 4mm | 三通接頭 4mm |
PE06 | 6mm | 三通接頭?6mm |
PE08 | 8mm | 三通接頭?8mm |
PE10 | 10mm | 三通接頭 10mm |
PE12 | 12mm | 三通接頭?12mm |
PE14 | 14mm | 三通接頭?14mm |
PE16 | 16mm | 三通接頭?16mm |
]]>
