VF系列電磁閥 二位三通 三位五通 換向閥 單線圈 雙線圈
技術參數
使用流體：空氣（經40微米濾網過濾）
動作方式：內部引導
使用壓力：1.5-8.0MPa
工作溫度：5℃-50℃
電壓范圍：+15%-25%
絕緣性：F級
使用壽命：正常使用約1000萬次
最大動作頻率：5周期/秒
勵磁時間：0.05秒
| 型號 | 螺紋尺寸 | 流量孔徑 | 使用溫度 | CV值 | 線圈功率 | 線圈&位數 | 使用壓力 | 電壓 |
| VF3130-02 | PT1/4 | 24mm2 | -5~55℃ | 6.4 | 3VA | 五口二位 單線圈 |
0~9/kgf/c㎡ | DC12V DC24V DC36V AC36V AC110V AC220V AC380V |
| VF5120-03 | PT3/8 | 49mm2 | -5~55℃ | 11 | 3VA | |||
| VF3230-02 | PT1/4 | 24mm2 | -5~55℃ | 6.4 | 3VA | 五口二位 雙線圈 |
||
| VF5220-03 | PT3/8 | 49mm2 | -5~55℃ | 11 | 3VA | |||
| VF3330-02 | PT1/4 | 18mm2 | -5~55℃ | 4.7 | 3VA | 五口三位 單線圈封閉型 |
||
| VF5320-03 | PT3/8 | 30mm2 | -5~55℃ | 7.3 | 3VA | |||
| VF3430-02 | PT1/4 | 18mm2 | -5~55℃ | 3.7 | 3VA | 五口二位 雙線圈壓力型 |
||
| VF5420-03 | PT3/8 | 30mm2 | -5~55℃ | 4.9 | 3VA | |||
| VF3530-02 | PT1/4 | 18mm2 | -5~55℃ | 4.9 | 3VA | 五口二位 雙線圈排氣型 |
||
| VF5520-03 | PT3/8 | 26mm2 | -5~55℃ | 6.6 | 3VA |
VF系列電磁閥 二位三通 三位五通 換向閥 單線圈 雙線圈最先出現在多浦科技。
]]>3V系列二位三通換向閥氣閥內部先導式電磁閥單線圈最先出現在多浦科技。
]]>

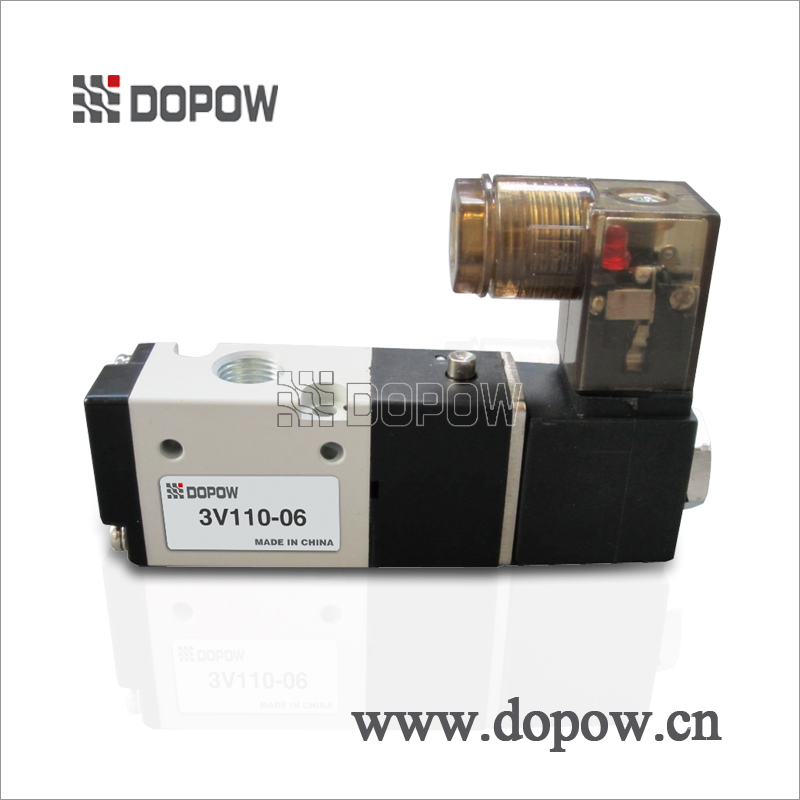

3V系列二位三通換向閥氣閥內部先導式電磁閥單線圈
產品特性
1、先導方式：內部先導式；
2、滑柱式結構，密封性好，反應靈敏；
3、雙頭電磁閥具有記憶功能；
4、內孔采用特殊加工工藝，磨擦阻力小，啟動氣壓低，使用壽命長；
5、無需加油潤滑；
6、附設手動裝置，利于安裝調試；
7、有多種標準電壓等級可供選用；
8、可與底座集成閥組，節省安裝空間。
| 型號 | 螺紋尺寸 | 流量孔徑 | 使用溫度 | CV值 | 線圈功率 | 線圈&位數 | 使用壓力 | 電壓 |
| 3V110-06 | PT1/8 | 10mm2 | -5~55℃ | 0.56 | 3VA | 三口二位 內部先導式 單線圈 |
0~9/kgf/c㎡ |
DC12V DC24V DC36V AC36V AC110V AC220V AC380V |
| 3V210-08 | PT1/4 | 14mm2 | -5~55℃ | 0.78 | 3VA | |||
| 3V310-10 | PT3/8 | 25mm2 | -5~55℃ | 1.40 | 3VA | |||
| 3V410-10 | PT1/2 | 50mm2 | -5~55℃ | 2.80 | 3VA | |||
| 3V120-06 | PT1/8 | 10mm2 | -5~55℃ | 0.56 | 3VA | ?三口二位 內部先導式 雙線圈 |
||
| 3V220-08 | PT1/4 | 14mm2 | -5~55℃ | 0.78 | 3VA | |||
| 3V320-10 | PT3/8 | 25mm2 | -5~55℃ | 1.40 | 3VA | |||
| 3V420-15 | PT1/2 | 50mm2 | -5~55℃ | 2.80 | 3VA |
技術參數
| 型號 | 3V110-06 | 3V210-08 | 3V310-10 | 3V410-15 |
| 介質 | 空氣（經40微米慮網過濾） | |||
| 動作方式 | 內部引導式 | |||
| 位置數 | 三口二位置 | |||
| 有效截面積 | 10mm2(CV=0.56) | 14mm2(CV=0.78) | 25mm2(CV=1.40) | 50mm2(CV=2.79) |
| 接管口徑 | G1/8″ | 進出氣＝G1/4″,排氣＝1/8″ | 進出氣＝G3/8″,排氣＝1/4″ | G1/2″ |
| 潤滑 | 不需要 | |||
| 使用壓力MPa | 0.17～0.7 | |||
| 最大耐壓力PMa | 1.05 | |||
| 工作溫度℃ | -5～55 | |||
| 允許電壓波動 | ±10% | |||
| 耗電量 | AC:1.3VA DC:1.5W | AC:4.5VA DC:3.0W | ||
| 絕緣性 | F級 | |||
| 保護 | IP65（DIN40050） | |||
| 接電形式 | 直接出線式 | 端子式 | ||
| 最高作用頻率 | 每秒五次 | 每秒四次 | 每秒三次 | |
| 最短勵磁時間 | 0.05秒 | |||
| 重量 | ||||
3V系列二位三通換向閥氣閥內部先導式電磁閥單線圈最先出現在多浦科技。
]]>4V310-08 5/3 氣動電磁閥 4V300 氣動閥 換向閥最先出現在多浦科技。
]]>
4V310-08 5/3 氣動電磁閥 4V300 氣動閥 換向閥
產品簡介：
多浦電氣電磁閥是用來控制流體方向的自動化基礎元件，屬于執行器；通常用于機械控制和工業閥門上面，對介質方向進行控制，從而達到對閥門開關的控制。工作原理電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來?yè)踝』蚵┏霾煌呐庞偷目锥M(jìn)油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。
產品特性：
1、先導方式：外部與內部可選；
2、滑柱式結構，密封性好，反應靈敏；
3、三位置電磁閥有三種中央功能可供選擇；
4、雙頭二位置電磁閥具有記憶功能；
5、內孔采用特殊工藝加工，磨擦阻力小，啟動氣壓低，使用壽命長；
6、無需加油潤滑；
7、可與底座集成閥組，節省安裝空間；
8、附設手動裝置，利于安裝調試；
9、有多種標準電壓等級可供選用。
| 型號 | 4V310-08 4V320-08 | 4V330C-08 4V330E-08 4V330P-08 | 4V310-10 4V320-10 | 4V330C-10 4V330E-10 4V330p-10 |
| 工作介質 | 空氣 | |||
| 動作形式 | 先導式 | |||
| 接管口徑① | 進=出=排氣=1/4” | 進=出=3/8”排氣=1/4” | ||
| 有效截面積 | 25.0mm2 (Cv=1.4) | 18.0mm2 (Cv=1.00) | 30.0mm2 (Cv=1.68) | 18.0mm2 (Cv=1.00) |
| 位置數 | 三位五通 | 二位五通 | 三位五通 | 二位五通 |
| 使用壓力范圍 | 0.15~0.8MPa(21~114psi) | |||
| 保證耐壓力 | 1.5MPa(215psi) | |||
| 工作溫度?℃ | -20~70 | |||
| 本體材質 | 鋁合金 | |||
| 潤滑② | 不需要 | |||
| 最大動作頻率③ | 4次/秒 | 3次/秒 | 4次/秒 | 3次/秒 |
| 重量 | 4V310-06:310g 4V320-06:400g | 450g | 4V310-06:310g 4v320-06:400g | 450g |
①PT螺紋,NPT螺紋和 G 螺紋可供選擇
②如有加潤滑油，中途不可停止，建議潤滑油為ISO VG32或同級用油.
③最高動作頻率為空載狀態.
