MHC 氣爪 缸徑 10mm 支點 開閉型氣爪 標準最先出現在多浦科技。
]]>
1. 開閉型體積小易安裝氣動氣爪。
2. 缸徑大?。╩m): ? 6,?7,?10,?16,?20, ?25。
3. 工作形式:單動,雙動。
4. 自動開關裝置。
5. 開啟角度從10-30度。
6.?MHC序列中有一個內置的速度調節和凹槽的自動開關。
缸徑 | 6 | 7 | 10 | 16 | 20 | 25 |
流體 | 空氣 | |||||
工作形式 | 雙動或單動 | |||||
雙動最高使用壓力(kgf/cm2) | 0.15-0.6 | 0.1-0.6 | ||||
單動最高使用壓力(kgf/cm2) | 0.3-0.6MPa | 0.4-0.6MPa | 0.25-0.6MPa | |||
環境和流體溫度 | ?-10~60℃ | |||||
最高操作頻率 | 180 c.p.m | |||||
重復精度 | ±0.02 | ±0.01 | ||||
潤滑 | 不需要 | |||||
接管缸徑 | M3*0.5 | M3*0.8 |
MHC 氣爪 缸徑 10mm 支點 開閉型氣爪 標準最先出現在多浦科技。

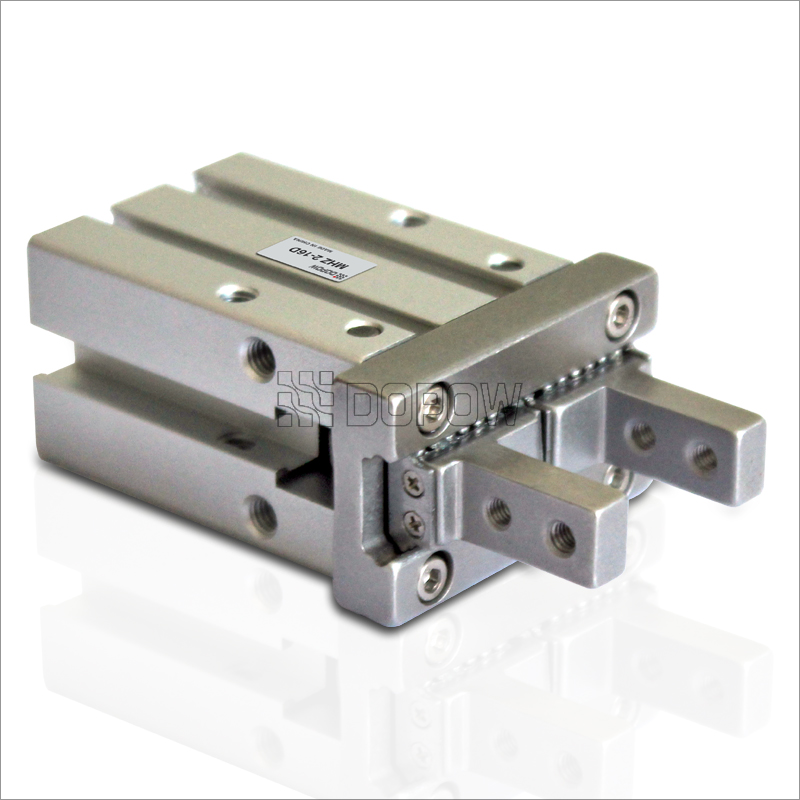

]]>缸徑 6mm 平行開閉式氣缸 平行氣爪 手指氣缸 標準最先出現在多浦科技。
]]>1.標準的平行式氣爪
2. 缸徑從 10mm到 40mm
3.雙動和單作用
4. 自動開關裝置
5.?抓取力矩恒定
6.?耗氣量低,適合于含油霧的或不含油霧的壓縮空氣
7.MHZ2系列是一個標準的平行式氣爪,取代了MHQ(G)2系列
缸徑 | 6 | 10 | 16 | 20 | 25 | 32 | 40 |
流體 | 空氣 | ||||||
雙作用的使用壓力 | 0.15-0.7 | 0.2-0.7 | 0.1-0.7 | 0.1-0.7 | |||
環境和流體溫度 | -10~+60℃ | ||||||
最高操作頻率 | 180(c.p.m) | 60(c.p.m) | |||||
重復進度 | ±0.01mm | ±0.02mm | |||||
接管口徑 | M3x0.8 | M5x0.8 |
缸徑 6mm 平行開閉式氣缸 平行氣爪 手指氣缸 標準最先出現在多浦科技。

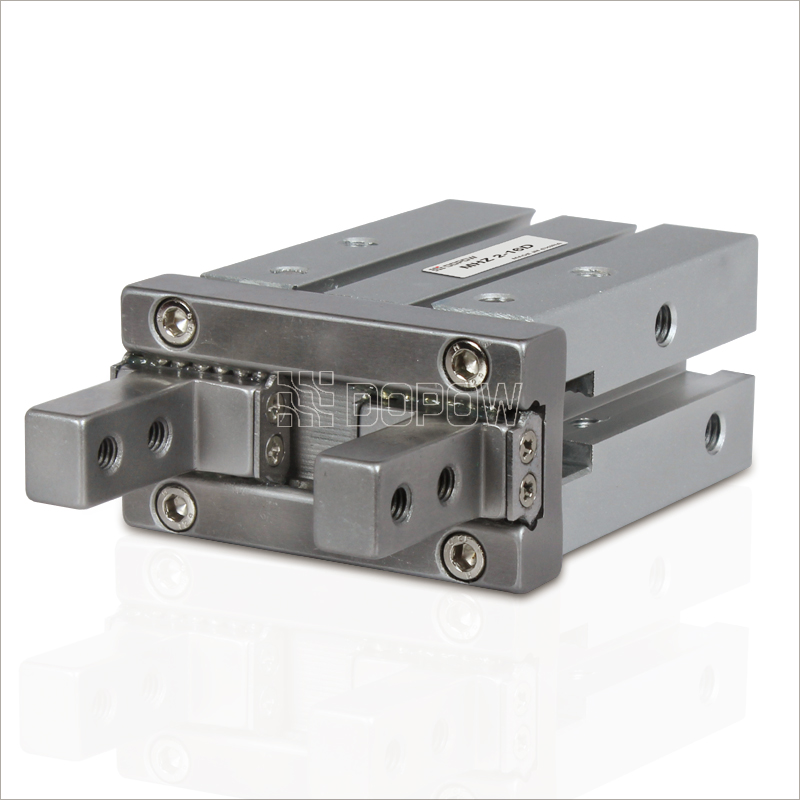

]]>缸徑 10mm MHZ2 機械手 平行手指 手指氣缸 平行氣爪 氣動夾爪最先出現在多浦科技。
]]>1.標準的平行式氣爪
2. 缸徑從 10mm到 40mm
3.雙動和單作用
4. 自動開關裝置
5.?抓取力矩恒定
6.?耗氣量低,適合于含油霧的或不含油霧的壓縮空氣
7.MHZ2系列是一個標準的平行式氣爪,取代了MHQ(G)2系列
缸徑 | 6 | 10 | 16 | 20 | 25 | 32 | 40 |
流體 | 空氣 | ||||||
雙作用的使用壓力 | 0.15-0.7 | 0.2-0.7 | 0.1-0.7 | 0.1-0.7 | |||
環境和流體溫度 | -10~+60℃ | ||||||
最高操作頻率 | 180(c.p.m) | 60(c.p.m) | |||||
重復進度 | ±0.01mm | ±0.02mm | |||||
接管口徑 | M3x0.8 | M5x0.8 |
缸徑 10mm MHZ2 機械手 平行手指 手指氣缸 平行氣爪 氣動夾爪最先出現在多浦科技。

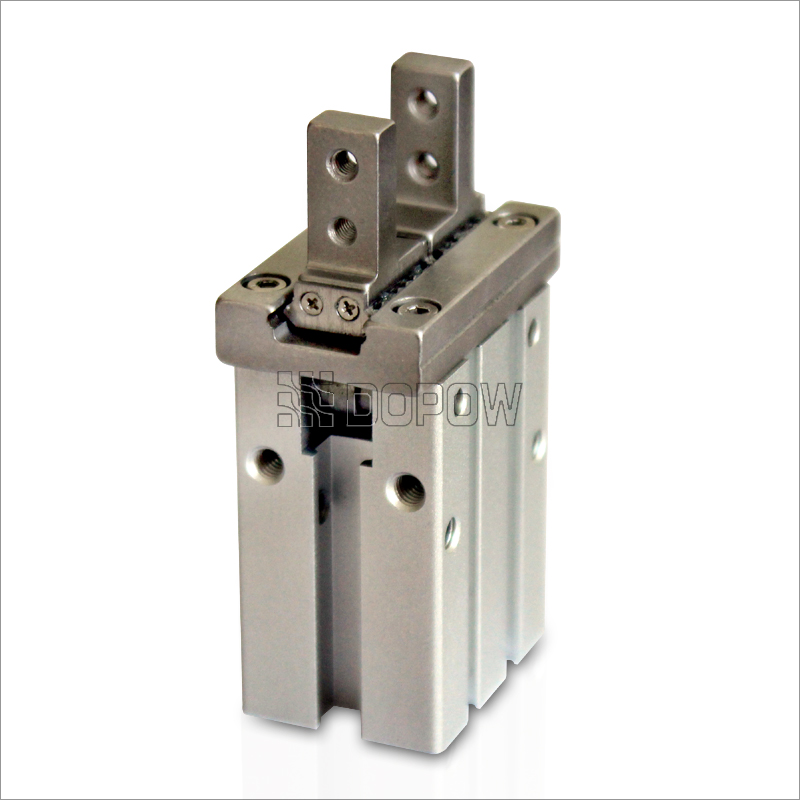

]]>缸徑 20mm 平行開閉氣爪 手指氣缸 氣動夾爪最先出現在多浦科技。
]]>1.標準的平行式氣爪
2. 缸徑從 10mm到 40mm
3.雙動和單作用
4. 自動開關裝置
5.?抓取力矩恒定
6.?耗氣量低,適合于含油霧的或不含油霧的壓縮空氣
7.MHZ2系列是一個標準的平行式氣爪,取代了MHQ(G)2系列
缸徑 | 6 | 10 | 16 | 20 | 25 | 32 | 40 |
流體 | 空氣 | ||||||
雙作用的使用壓力 | 0.15-0.7 | 0.2-0.7 | 0.1-0.7 | 0.1-0.7 | |||
環境和流體溫度 | -10~+60℃ | ||||||
最高操作頻率 | 180(c.p.m) | 60(c.p.m) | |||||
重復進度 | ±0.01mm | ±0.02mm | |||||
接管口徑 | M3x0.8 | M5x0.8 |
缸徑 20mm 平行開閉氣爪 手指氣缸 氣動夾爪最先出現在多浦科技。

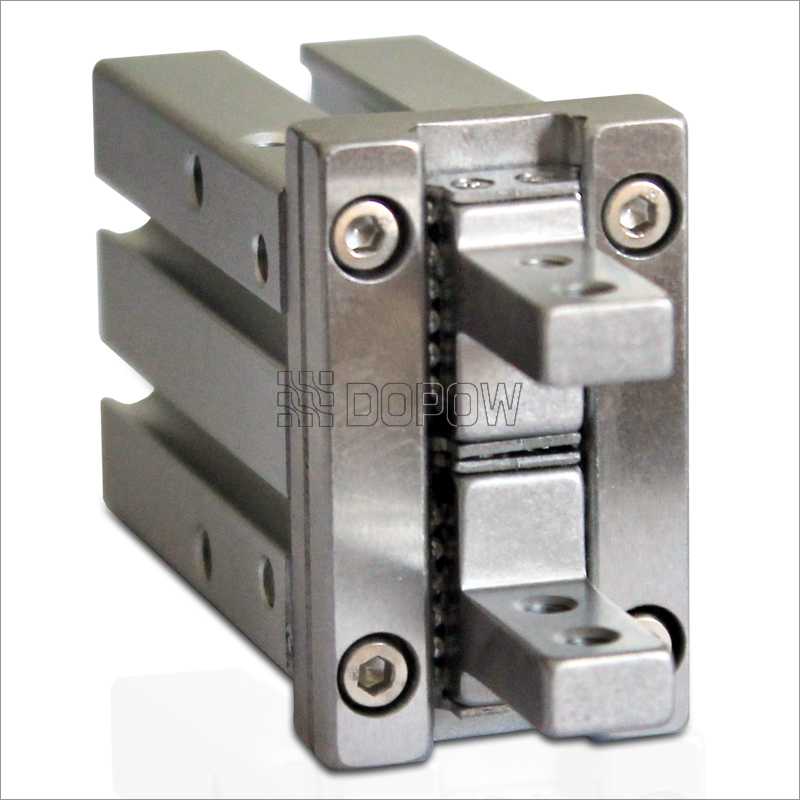

]]>缸徑25mm 標準 MHZ2 平行式 氣爪 手指氣缸最先出現在多浦科技。
]]>1.標準的平行式氣爪
2. 缸徑從 10mm到 40mm
3.雙動和單作用
4. 自動開關裝置
5.?抓取力矩恒定
6.?耗氣量低,適合于含油霧的或不含油霧的壓縮空氣
7.MHZ2系列是一個標準的平行式氣爪,取代了MHQ(G)2系列
缸徑 | 6 | 10 | 16 | 20 | 25 | 32 | 40 |
流體 | 空氣 | ||||||
雙作用的使用壓力 | 0.15-0.7 | 0.2-0.7 | 0.1-0.7 | 0.1-0.7 | |||
環境和流體溫度 | -10~+60℃ | ||||||
最高操作頻率 | 180(c.p.m) | 60(c.p.m) | |||||
重復進度 | ±0.01mm | ±0.02mm | |||||
接管口徑 | M3x0.8 | M5x0.8 |
缸徑25mm 標準 MHZ2 平行式 氣爪 手指氣缸最先出現在多浦科技。
]]>缸徑32mm 平行式氣爪 手指氣缸 標準型最先出現在多浦科技。
]]>1.標準的平行式氣爪
2. 缸徑從 10mm到 40mm
3.雙動和單作用
4. 自動開關裝置
5.?抓取力矩恒定
6.?耗氣量低,適合于含油霧的或不含油霧的壓縮空氣
7.MHZ2系列是一個標準的平行式氣爪,取代了MHQ(G)2系列
缸徑 | 6 | 10 | 16 | 20 | 25 | 32 | 40 |
流體 | 空氣 | ||||||
雙作用的使用壓力 | 0.15-0.7 | 0.2-0.7 | 0.1-0.7 | 0.1-0.7 | |||
環境和流體溫度 | -10~+60℃ | ||||||
最高操作頻率 | 180(c.p.m) | 60(c.p.m) | |||||
重復進度 | ±0.01mm | ±0.02mm | |||||
接管口徑 | M3x0.8 | M5x0.8 |
缸徑32mm 平行式氣爪 手指氣缸 標準型最先出現在多浦科技。
]]>手指氣缸 平行開閉 標準氣缸 特殊氣缸 缸徑 40mm最先出現在多浦科技。
]]>
1.標準的平行式氣爪
2. 缸徑從 10mm到 40mm
3.雙動和單作用
4. 自動開關裝置
5.?抓取力矩恒定
6.?耗氣量低,適合于含油霧的或不含油霧的壓縮空氣
7.MHZ2系列是一個標準的平行式氣爪,取代了MHQ(G)2系列
缸徑 | 6 | 10 | 16 | 20 | 25 | 32 | 40 |
流體 | 空氣 | ||||||
雙作用的使用壓力 | 0.15-0.7 | 0.2-0.7 | 0.1-0.7 | 0.1-0.7 | |||
環境和流體溫度 | -10~+60℃ | ||||||
最高操作頻率 | 180(c.p.m) | 60(c.p.m) | |||||
重復進度 | ±0.01mm | ±0.02mm | |||||
接管口徑 | M3x0.8 | M5x0.8 |
手指氣缸 平行開閉 標準氣缸 特殊氣缸 缸徑 40mm最先出現在多浦科技。
]]>缸徑 12mm MK 標準 回轉夾緊缸 回轉氣缸最先出現在多浦科技。
]]>使用注意事項:
1、在下列環境中不要使用:有切削油等液體作用在活塞桿上;有粉塵、焊花、切屑末的場合;環境溫度超過允許值;有腐蝕型流體的場合;陽光直射的場合。
2、裝拆夾緊臂時,用扳手固定住夾緊彼,在緊固或松開螺釘。
3、資質夾緊臂時,必須計算夾緊臂等轉動件的轉動慣量,并要求
氣缸的允許彎曲力矩及轉動慣量應在使用范圍內,若加緊臂過長,負載質量過大,會導致
氣缸內部零件的破損。
4、氣缸必須垂直安裝;回轉方向不許有外力作用;不許在回轉行程范圍內夾緊,只許在加緊行程范圍內夾緊。夾緊面必須垂直于氣缸的軸線,即不許夾緊斜面。加緊過程中,
氣缸的活塞桿上不許承受回轉力矩(如夾緊工件仍處于移動狀態)。 5、夾緊臂是邊回轉邊上下運動,在其動作范圍內注意不要把手夾住。
缸徑 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
流體 | 空氣 | |||||||
最大工作壓力 | 1MPa | |||||||
最小工作壓力 | 0.1MPa | |||||||
環境溫度和流體 | -10~+60℃(帶磁性開關) -10~+70℃(無磁性開關) | |||||||
活塞速度 | 50~200mm/s | |||||||
?緩沖 | 橡膠緩沖 | |||||||
行程長度允差 | -0.4mm~+0.6mm | |||||||
回轉角度 | 90°±10° | |||||||
角度方向 | 順時針/逆時針 | |||||||
回轉行程 | 7.5 | 9.5 | 15 | 19 | ||||
安裝形式 | 10/20 | 20/50 | ||||||
允許彎曲力矩(N.m) | 1 | 3.8 | 7 | 13 | 27 | 47 | 107 | 182 |
理論夾緊力 | 40 | 75 | 100 | 185 | 300 | 525 | 825 | 1400 |
不回轉精度 | ±1.4° | ±1.2° | ±0.9° | ±0.7° | ||||
接管口徑 | M5x0.8 | 1/8″ | 1/4″ |
缸徑 12mm MK 標準 回轉夾緊缸 回轉氣缸最先出現在多浦科技。
]]>缸徑 16mm MK-Z 回轉夾緊氣缸 MK 標準 開關安裝槽最先出現在多浦科技。
]]>使用注意事項:
1、在下列環境中不要使用:有切削油等液體作用在活塞桿上;有粉塵、焊花、切屑末的場合;環境溫度超過允許值;有腐蝕型流體的場合;陽光直射的場合。
2、裝拆夾緊臂時,用扳手固定住夾緊彼,在緊固或松開螺釘。
3、資質夾緊臂時,必須計算夾緊臂等轉動件的轉動慣量,并要求
氣缸的允許彎曲力矩及轉動慣量應在使用范圍內,若加緊臂過長,負載質量過大,會導致
氣缸內部零件的破損。
4、氣缸必須垂直安裝;回轉方向不許有外力作用;不許在回轉行程范圍內夾緊,只許在加緊行程范圍內夾緊。夾緊面必須垂直于氣缸的軸線,即不許夾緊斜面。加緊過程中,
氣缸的活塞桿上不許承受回轉力矩(如夾緊工件仍處于移動狀態)。 5、夾緊臂是邊回轉邊上下運動,在其動作范圍內注意不要把手夾住。
缸徑 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
流體 | 空氣 | |||||||
最大工作壓力 | 1MPa | |||||||
最小工作壓力 | 0.1MPa | |||||||
環境溫度和流體 | -10~+60℃(帶磁性開關) -10~+70℃(無磁性開關) | |||||||
活塞速度 | 50~200mm/s | |||||||
?緩沖 | 橡膠緩沖 | |||||||
行程長度允差 | -0.4mm~+0.6mm | |||||||
回轉角度 | 90°±10° | |||||||
角度方向 | 順時針/逆時針 | |||||||
回轉行程 | 7.5 | 9.5 | 15 | 19 | ||||
安裝形式 | 10/20 | 20/50 | ||||||
允許彎曲力矩(N.m) | 1 | 3.8 | 7 | 13 | 27 | 47 | 107 | 182 |
理論夾緊力 | 40 | 75 | 100 | 185 | 300 | 525 | 825 | 1400 |
不回轉精度 | ±1.4° | ±1.2° | ±0.9° | ±0.7° | ||||
接管口徑 | M5x0.8 | 1/8″ | 1/4″ |
缸徑 16mm MK-Z 回轉夾緊氣缸 MK 標準 開關安裝槽最先出現在多浦科技。
]]>夾緊式回轉氣缸 MK系列 缸徑 20mm 雙作用最先出現在多浦科技。
]]>使用注意事項:
1、在下列環境中不要使用:有切削油等液體作用在活塞桿上;有粉塵、焊花、切屑末的場合;環境溫度超過允許值;有腐蝕型流體的場合;陽光直射的場合。
2、裝拆夾緊臂時,用扳手固定住夾緊彼,在緊固或松開螺釘。
3、資質夾緊臂時,必須計算夾緊臂等轉動件的轉動慣量,并要求
氣缸的允許彎曲力矩及轉動慣量應在使用范圍內,若加緊臂過長,負載質量過大,會導致
氣缸內部零件的破損。
4、氣缸必須垂直安裝;回轉方向不許有外力作用;不許在回轉行程范圍內夾緊,只許在加緊行程范圍內夾緊。夾緊面必須垂直于氣缸的軸線,即不許夾緊斜面。加緊過程中,
氣缸的活塞桿上不許承受回轉力矩(如夾緊工件仍處于移動狀態)。 5、夾緊臂是邊回轉邊上下運動,在其動作范圍內注意不要把手夾住。
缸徑 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
流體 | 空氣 | |||||||
最大工作壓力 | 1MPa | |||||||
最小工作壓力 | 0.1MPa | |||||||
環境溫度和流體 | -10~+60℃(帶磁性開關) -10~+70℃(無磁性開關) | |||||||
活塞速度 | 50~200mm/s | |||||||
?緩沖 | 橡膠緩沖 | |||||||
行程長度允差 | -0.4mm~+0.6mm | |||||||
回轉角度 | 90°±10° | |||||||
角度方向 | 順時針/逆時針 | |||||||
回轉行程 | 7.5 | 9.5 | 15 | 19 | ||||
安裝形式 | 10/20 | 20/50 | ||||||
允許彎曲力矩(N.m) | 1 | 3.8 | 7 | 13 | 27 | 47 | 107 | 182 |
理論夾緊力 | 40 | 75 | 100 | 185 | 300 | 525 | 825 | 1400 |
不回轉精度 | ±1.4° | ±1.2° | ±0.9° | ±0.7° | ||||
接管口徑 | M5x0.8 | 1/8″ | 1/4″ |
夾緊式回轉氣缸 MK系列 缸徑 20mm 雙作用最先出現在多浦科技。
]]>
