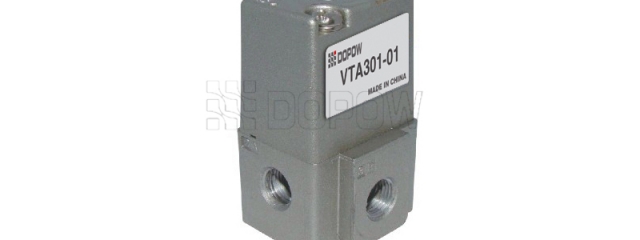

VT301氣動閥 二位三通 常閉式 電磁閥 氣控閥 直動式 技術參數 使用流體 空氣 形式 常閉式 使用壓力范圍 0~1.0MPa 有效截面積 3mm2 環境及流體溫度 -10℃~50℃（但未凍結） 響應時間 30ms以下（0.5MPa時） 最高動作頻率 10Hz 給油① 不需要 手動操作 非鎖定按鈕式 抗沖擊/振動能力 150/50m/s2 保護結構 防塵 ①若給油，請使用透平1號油ISOVG32.   電磁線圈規格 導線引出方式 直接出線式（G），導管式（C），DIN型插座式（D） 允許電壓波動范圍 額定電壓的-15%~+10% 標準電壓② AC:110,220V（50HZ） DC:24V,12V 消耗功率 ?交流 ?啟動：12VA??? 勵磁:7.5VA ?直流 ?4.8W（無燈）? 5W（帶燈） ②另有非標準電壓可供選擇

MVSC系列電磁閥 先導式電磁閥 單雙線圈 二位五通 三位五通 氣控閥 電磁閥先導式電磁閥的工作原理： 電磁閥工作原理：其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閥。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。 當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉常位。 特點： 流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件 。提示： 1，如果電磁閥的出口壓力大于進口壓力，電磁閥將方向?qū)?，此時應安裝止回閥。 2，電磁閥去掉線圈，反向安裝，可作止回閥使用。 3，如果介質有雜質，請安裝過濾網或過濾閥：30-60目/in. 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 MVSC220-4E1

VF系列電磁閥VF5120氣控閥二位五通電磁閥 三位五通 產品說明 ●?VF系列電磁閥 低消耗功率,先導閥與主閥集中排氣,產品體積小.流量大,外形美觀,動作靈敏,可集成安裝,而磨性好,使用壽命長. ●?使用維護須知 ⒈使用前注意檢查元件是否損壞,然后安裝使用. ⒉安裝時,請注意氣體流動方向及接管是否正確,電壓是否符合要求. ⒊請注意防塵,建議氣口安裝消聲器或消聲節流閥. ⒋連接管路時,并注意消除管接頭,管子內的金屬顆粒,粉塵及油污等. 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 VF3130-02 PT1/4 24mm2 -5~55℃ 6.4 3VA 五口二位 單線圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V VF5120-03 PT3/8 49mm2 -5~55℃ 11 3VA VF3230-02 PT1/4 2

MVSC系列電磁閥 氣動閥 氣控閥 二位五通 三位五通 電磁閥工作原理：其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閥。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。 當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉常位。 特點： 流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件 。 提示： 1，如果電磁閥的出口壓力大于進口壓力，電磁閥將方向?qū)ǎ藭r(shí)應安裝止回閥。 2，電磁閥去掉線圈，反向安裝，可作止回閥使用。 3，如果介質有雜質，請安裝過濾網或過濾閥：30-60目/in. 型號 螺紋尺寸 流量孔徑 使用溫度 CV值 線圈功率 線圈&位數 使用壓力 電壓 MVSC220-4E1 PT1/4 14mm2 -5~55℃ 0.78

MOV全系列 二位三通 機械閥 按鈕式 旋鈕式 滾輪式 氣控閥 電磁閥 產品特性: 1、結構輕巧、緊湊； 2、排氣節流，調節靈敏、精度高； 3、多位置安裝，安裝使用方便； 安裝與使用: 1、使用前注意檢查組件在運輸過程中是否損壞,然后安裝使用; 2、安裝時請注意氣體流動方向(注意 “→” 方向)及接管牙型是否正確。使用介質必須經過40um濾芯過濾。 3、請注意安裝條件是否符合技術要求(如 “工作壓力” 、 “使用溫度范圍” 等),然后安裝使用; 4、盡量避免在震動的環境下使用,并注意低溫下的防凍措施; 5、連接主管路時,注意止泄帶纏繞不可超過接頭牙端面,并注意清除管路接頭內的粉塵、鐵屑等贓物; 6、請注意防塵,拆下不用時應在進、出氣口裝防塵套 型號 MOV-01/?MOV-02,?MOV-03,?MOV-03A01 工作介質 空氣 動作方式 直動式 接管口徑 0.6:PT1/8 使用壓力 0~0.8MPa(0~114psi) 工

4A410-08 氣動電磁閥 5通 氣動閥 4A400系列 氣控閥   多浦電氣氣控閥的安裝與使用 1、使用安裝前注意檢查組件在運輸過程中是否損壞，然后安裝使用； 2、安裝時請注意氣體流動方向（注意“→”方向）及接管牙型是否正確。使用介質必須經過40μm濾芯過濾。 3、請注意安裝條件是否符合技術要求（如“工作壓力”、“使用溫度范圍”等），然后安裝使用； 4、盡量避免在震動的環境下使用，并注意低溫下的防凍措施； 5、連接主管路時，注意止瀉帶纏繞不可超過接頭牙端面，并注意清楚管路接頭內的粉塵、鐵屑等贓物； 6、安裝時先將底座墊片壓入底座，然后將底座與亞德客AIRTAC氣控閥閥體用所配螺釘連接，暫時未用到的安裝位置可壓入底座墊片后用所附盲蓋取下裝入相應氣控閥； 7、請注意防塵，拆下不用時應在進、出氣口裝防塵套。     型號 4A410-15 4A420-15 4A430C-15 4A430E-15 4A

4A200-08 二位五通 氣控閥 4A200系列氣動閥 氣動元件 多浦電氣氣控閥的安裝與使用 1、使用安裝前注意檢查組件在運輸過程中是否損壞，然后安裝使用； 2、安裝時請注意氣體流動方向（注意“→”方向）及接管牙型是否正確。使用介質必須經過40μm濾芯過濾。 3、請注意安裝條件是否符合技術要求（如“工作壓力”、“使用溫度范圍”等），然后安裝使用； 4、盡量避免在震動的環境下使用，并注意低溫下的防凍措施； 5、連接主管路時，注意止瀉帶纏繞不可超過接頭牙端面，并注意清楚管路接頭內的粉塵、鐵屑等贓物； 6、安裝時先將底座墊片壓入底座，然后將底座與亞德客AIRTAC氣控閥閥體用所配螺釘連接，暫時未用到的安裝位置可壓入底座墊片后用所附盲蓋取下裝入相應氣控閥； 7、請注意防塵，拆下不用時應在進、出氣口裝防塵套。   型號 4A210-064A220-06 4A230C-064A230E-064A230P-06 4A210-084

4A110-08 電磁閥 氣控閥 二位五通空氣閥4A100系列氣動閥 多浦電氣氣控閥的安裝與使用 1、使用安裝前注意檢查組件在運輸過程中是否損壞，然后安裝使用； 2、安裝時請注意氣體流動方向（注意“→”方向）及接管牙型是否正確。使用介質必須經過40μm濾芯過濾。 3、請注意安裝條件是否符合技術要求（如“工作壓力”、“使用溫度范圍”等），然后安裝使用； 4、盡量避免在震動的環境下使用，并注意低溫下的防凍措施； 5、連接主管路時，注意止瀉帶纏繞不可超過接頭牙端面，并注意清楚管路接頭內的粉塵、鐵屑等贓物； 6、安裝時先將底座墊片壓入底座，然后將底座與亞德客AIRTAC氣控閥閥體用所配螺釘連接，暫時未用到的安裝位置可壓入底座墊片后用所附盲蓋取下裝入相應氣控閥； 7、請注意防塵，拆下不用時應在進、出氣口裝防塵套。   型號 4A110-M54A120-M5 4A130C-M54A130E-M54A130P-M5 4A110-06

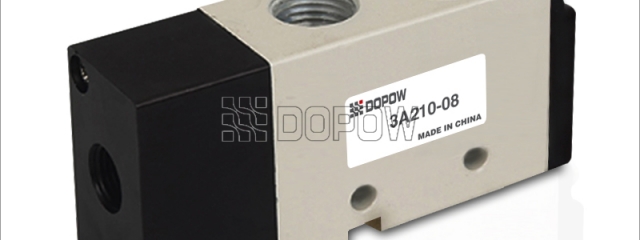

3A210-08 二位三通 氣控閥 ?3A200系列 氣動閥 多浦電氣氣控閥的安裝與使用 1、使用安裝前注意檢查組件在運輸過程中是否損壞，然后安裝使用； 2、安裝時請注意氣體流動方向（注意“→”方向）及接管牙型是否正確。使用介質必須經過40μm濾芯過濾。 3、請注意安裝條件是否符合技術要求（如“工作壓力”、“使用溫度范圍”等），然后安裝使用； 4、盡量避免在震動的環境下使用，并注意低溫下的防凍措施； 5、連接主管路時，注意止瀉帶纏繞不可超過接頭牙端面，并注意清楚管路接頭內的粉塵、鐵屑等贓物； 6、安裝時先將底座墊片壓入底座，然后將底座與亞德客AIRTAC氣控閥閥體用所配螺釘連接，暫時未用到的安裝位置可壓入底座墊片后用所附盲蓋取下裝入相應氣控閥； 7、請注意防塵，拆下不用時應在進、出氣口裝防塵套。   型號 3A210-06 3A220-06 3A210-08 3A220-08 工作介質 空氣 動作形式 外部先導式 接管

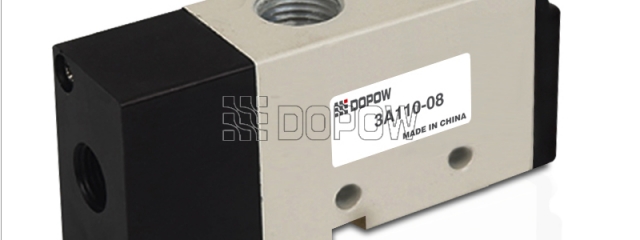

3A110-08 二位三通 氣動閥3A100系列 氣控閥 多浦電氣氣控閥的安裝與使用 1、使用安裝前注意檢查組件在運輸過程中是否損壞，然后安裝使用； 2、安裝時請注意氣體流動方向（注意“→”方向）及接管牙型是否正確。使用介質必須經過40μm濾芯過濾。 3、請注意安裝條件是否符合技術要求（如“工作壓力”、“使用溫度范圍”等），然后安裝使用； 4、盡量避免在震動的環境下使用，并注意低溫下的防凍措施； 5、連接主管路時，注意止瀉帶纏繞不可超過接頭牙端面，并注意清楚管路接頭內的粉塵、鐵屑等贓物； 6、安裝時先將底座墊片壓入底座，然后將底座與亞德客AIRTAC氣控閥閥體用所配螺釘連接，暫時未用到的安裝位置可壓入底座墊片后用所附盲蓋取下裝入相應氣控閥； 7、請注意防塵，拆下不用時應在進、出氣口裝防塵套。   型號 3A110-M5 3A120-M5 3A110-06 3A120-06 工作介質 空氣 動作形式 外部先導式 接管口徑
