SL 氣動接頭 氣管接頭 可調接頭 氣動可調節 流量控制閥最先出現在多浦科技。
]]>產品特點:
1.快速安裝,簡單靈巧,節省空間。
2.型式多樣,滿足任何氣動布管需要。
3.安裝以后,塑料管體也可任意轉向。
4.釋放環采用橢圓型設計,拆卸更加省力方便。
5.所有錐管螺紋涂聚四氟乙烯防漏膠,密封性能好。
6.所有PC型直通接頭均帶內六角孔便于狹窄處安裝。
7.所有接頭材質都為黃銅,能有效的抗氧化和腐蝕使其壽命延長。
控制流入形式 |
控制流出形式 |
ФD |
R |
A |
C |
E |
B |
H |
X |
Y |
SL4-M5 |
SL4-M5B |
4 |
M5 |
4 |
16 |
21 |
29 |
8 |
11.6 |
10.1 |
SL4-01 |
SL4-01B |
4 |
1/8 |
8 |
16 |
22.5 |
38 |
12 |
11.6 |
10.1 |
SL4-02 |
SL402B |
4 |
1/4 |
10.5 |
16 |
25.5 |
42 |
14 |
11.6 |
10.1 |
SL6-M5 |
SL6-M5B |
6 |
M5 |
4 |
17 |
22.5 |
29 |
8 |
14 |
12.5 |
SL6-01 |
SL6-01B |
6 |
1/8 |
8 |
17 |
22.5 |
38 |
12 |
14 |
12.5 |
SL6-02 |
SL6-02B |
6 |
1/4 |
10.5 |
17 |
25.5 |
42 |
14 |
14 |
12.5 |
SL6-03 |
SL6-03B |
6 |
3/8 |
11.5 |
17 |
27 |
47 |
19 |
14 |
12.5 |
SL6-04 |
SL6-04B |
6 |
1/2 |
13.5 |
17 |
29.5 |
52 |
22 |
14 |
12.5 |
SL8-01 |
SL8-01B |
8 |
1/8 |
8 |
18 |
25.5 |
38 |
12 |
16 |
14 |
SL8-02 |
SL8-02B |
8 |
1/4 |
10.5 |
18 |
26.5 |
42 |
14 |
16 |
14 |
SL8-03 |
SL8-03B |
8 |
3/8 |
11.5 |
18 |
27.5 |
47 |
19 |
16 |
14 |
SL8-04 |
SL8-04B |
8 |
1/2 |
13.5 |
18 |
29.5 |
52 |
22 |
16 |
14 |
SL10-01 |
SL10-01B |
10 |
1/8 |
8 |
20.5 |
30 |
38 |
12 |
19 |
16.5 |
SL10-02 |
SL10-02B |
10 |
1/4 |
10.5 |
20.5 |
31.5 |
42 |
14 |
19 |
16.5 |
SL10-03 |
SL10-03B |
10 |
3/8 |
11.5 |
20.5 |
31.5 |
47 |
19 |
19 |
16.5 |
SL10-04 |
SL10-04B |
10 |
182 |
13.5 |
20.5 |
32.5 |
52 |
22 |
19 |
16.5 |
SL12-01 |
SL12-01B |
12 |
1/8 |
8 |
21.5 |
31.5 |
38 |
12 |
21.5 |
18.5 |
SL12-02 |
SL12-02B |
12 |
1/4 |
10.5 |
21.5 |
33.5 |
42 |
14 |
21.5 |
18.5 |
SL12-03 |
SL12-03B |
12 |
3/8 |
11.5 |
21.5 |
34.5 |
47 |
19 |
21.5 |
18.5 |
SL12-04 |
SL12-04B |
12 |
1/2 |
13.5 |
21.5 |
34.5 |
52 |
22 |
21.5 |
18.5
|
公制尺寸- BSPT 螺紋 (R 螺紋)
型號 | 管尺寸 | 螺紋尺寸 | 描述 |
SL 04-M5 | 4mm | M5 | 速度控制閥 4mm M5 |
SL 04-M6 | 4mm | M6 | 速度控制閥?4mm M6 |
SL 04-01 | 4mm | R1/8″ | 速度控制閥?4mm R1/8″ |
SL 04-02 | 4mm | R1/4″ | 速度控制閥?4mm R1/4″ |
SL 6-M5 | 6mm | M5 | 速度控制閥?6mm M5 |
SL 6-M6 | 6mm | M6 | 速度控制閥?6mm M6 |
SL 6-01 | 6mm | R1/8″ | 速度控制閥?6mm R1/8″ |
SL 6-02 | 6mm | R1/4″ | 速度控制閥?6mm?R1/4″ |
SL 6-03 | 6mm | R3/8″ | 速度控制閥?6mm?R3/8″ |
SL 6-04 | 6mm | R1/2″ | 速度控制閥?6mm R1/2″ |
SL 8-01 | 8mm | R1/8″ | 速度控制閥?8mm R1/8″ |
SL 8-02 | 8mm | R1/4″ | 速度控制閥?8mm R1/4″ |
SL 8-03 | 8mm | R3/8″ | 速度控制閥?8mm R3/8″ |
SL 8-04 | 8mm | R1/2″ | 速度控制閥?8mm R1/2″ |
SL 10-01 | 10mm | R1/8″ | 速度控制閥?10mm R1/8″ |
SL 10-02 | 10mm | R1/4″ | 速度控制閥?10mm R1/4″ |
SL 10-03 | 10mm | R3/8″ | 速度控制閥?10mm R3/8″ |
SL 10-04 | 10mm | R1/2″ | 速度控制閥10mm R1/2″ |
SL12-01 | 12mm | R1/8″ | 速度控制閥?12mm R1/8″ |
SL 12-02 | 12mm | R1/4″ | 速度控制閥?12mm R1/4″ |
SL 12-03 | 12mm | R3/8″ | 速度控制閥?12mm R3/8″ |
SL 12-04 | 12mm | R1/2″ | 速度控制閥?12mm R1/2″ |
SL 氣動接頭 氣管接頭 可調接頭 氣動可調節 流量控制閥最先出現在多浦科技。
]]>LSA 氣動元件氣動接頭 LSA快插接頭管道型流量控制閥最先出現在多浦科技。
]]>○LSA系列節流閥為單向節流結構,用來調節流過的空氣流量以改變氣缸或其它執行元件的運動速度。
○適用范圍:空氣管路、空壓機、研磨機、空氣鉆、沖擊板手、氣運螺絲刀等氣動工具連接用快速接頭。
○簡單靈巧,型式多樣,滿足任何布管需要。
○安裝后,塑料管體也可以任意轉向。
○釋放環采用橢圓形設計,拆卸更加省力方便。
○所有錐管螺紋預涂聚四氟乙烯防漏膠,密封性能好。
公制尺寸 | ||
型號 | 管尺寸 | 產品描述 |
LSA?04 | 4mm | LSA 直通 4mm |
LSA?06 | 6mm | LSA 直通 6mm |
LSA?08 | 8mm | LSA 直通 8mm |
PSF?10 | 10mm | LSA 直通 10mm |
LSA?12 | 12mm | LSA?直通?12mm |
LSA 氣動元件氣動接頭 LSA快插接頭管道型流量控制閥最先出現在多浦科技。
]]>K系列 腳踏開關 K23R7-L6/K25R7-L8 腳踏閥 氣動流量控制閥最先出現在多浦科技。
]]>
特點及優勢
特點
腳踏閥采用手動控制的換向閥,閥的功能細分為二位三通和兩位五通,具有體積小巧,外形美觀,并具有面板式安裝。
優勢
1、采用整體槽隙滑閥結構,操作更輕巧。
2、高精度光整工藝加工閥孔,使用壽命更長。
3、采用加工中心加工閥體,加工精度更高。
4、采用先氧化后噴漆工藝,雙重保護閥體,適應更惡劣環境工作。
安裝與使用
1、使用前注意檢查元件,在運輸過程中是否損壞,然后安裝使用。
2、安裝時請注意氣體流動方向及接管是否正確。
3、注意防塵,建議排氣孔安裝消聲器或消聲節流閥。
4、連接管路時注意止瀉帶纏繞不可超過牙端面,并注意消除管接頭,管子內的金屬顆粒,粉塵及油污等。
型號 | K23R7-L6 | K25R7-L8 |
通經 | 6mm | 8mm |
工作介質 | 壓縮空氣 | |
使用壓力 | 0.05~0.8MPa | |
介質溫度 | -10~55℃ | |
工作溫度 | -5~50℃ | |
有效截面積 | 10mm2 | 20mm2 |
泄漏量 | ≤50cm3/min | |
操作量 | ≤80N | ≤100N |
壽命(萬次) | ≥200 |
K系列 腳踏開關 K23R7-L6/K25R7-L8 腳踏閥 氣動流量控制閥最先出現在多浦科技。

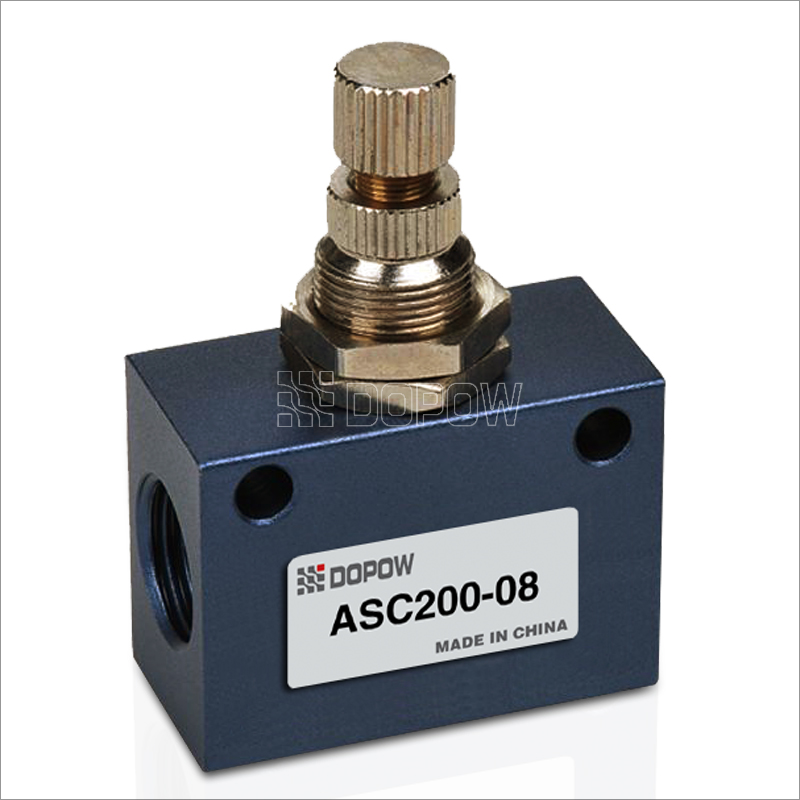

]]>ASC200-08 單向節流閥 流量控制閥 管道式最先出現在多浦科技。
]]>
產品特性:
1、結構輕巧、緊湊;
2、排氣節流,調節靈敏、精度高;
3、多位置安裝,安裝使用方便;
安裝與使用:
1、使用前注意檢查組件在運輸過程中是否損壞,然后安裝使用;
2、安裝時請注意氣體流動方向(注意 “→” 方向)及接管牙型是否正確。使用介質必須經過40um濾芯過濾。
3、請注意安裝條件是否符合技術要求(如 “工作壓力” 、 “使用溫度范圍” 等),然后安裝使用;
4、盡量避免在震動的環境下使用,并注意低溫下的防凍措施;
5、連接主管路時,注意止泄帶纏繞不可超過接頭牙端面,并注意清除管路接頭內的粉塵、鐵屑等贓物;
6、請注意防塵,拆下不用時應在進、出氣口裝防塵套
型號 | ASC100-06 | ASC200-08 | ASC300-10 | ASC300-15 | |
工作介質 | 空氣 | ||||
接管口徑 | 1/8” | 1/4” | 3/8” | 1/2” | |
壓力范圍 | 0.05~0.95MPa(7~135psi) | ||||
工作溫度 | -20~70℃ | ||||
本體材質 | 鋁合金 | ||||
標準額定流量(L/min) | 節流閥 | 200 | 450 | 1250 | 1650 |
單向閥 | 400 | 800 | 1500 | 2500 |
ASC200-08 單向節流閥 流量控制閥 管道式最先出現在多浦科技。
]]>QE-01 氣動快速排氣閥 流量控制閥 快排閥快速排氣閥 急排閥 放氣閥 接管口徑1/8″最先出現在多浦科技。
]]>
接管口徑: 1/8′,?1/4′,?3/8′,?1/2′,?3/4′.
壓力范圍:0~1.0Mpa.
工作溫度:0~60℃.
快速排閥:QE系列
用于控制空氣方向的氣動元件
品種:閥門,閥
產地:中國·浙江(大陸)
型號:QE系列
品牌:DOPOW
工作介質:空氣
型號 | QE-01 | QE-02 | QE-03 | QE-04 | QE-06 |
接管口徑 | G1/8” | G1/4 | G3/8” | G1/2” | G3/4” |
有效截面積 | 16mm2 | 27.5mm2 | 28mm2 | 71mm2 | 72.5mm2 |
工作介質 | 空氣 | ||||
壓力范圍 | 0.1~1.0MPa | ||||
溫度范圍 | 0~60℃ |
QE-01 氣動快速排氣閥 流量控制閥 快排閥快速排氣閥 急排閥 放氣閥 接管口徑1/8″最先出現在多浦科技。
]]>
