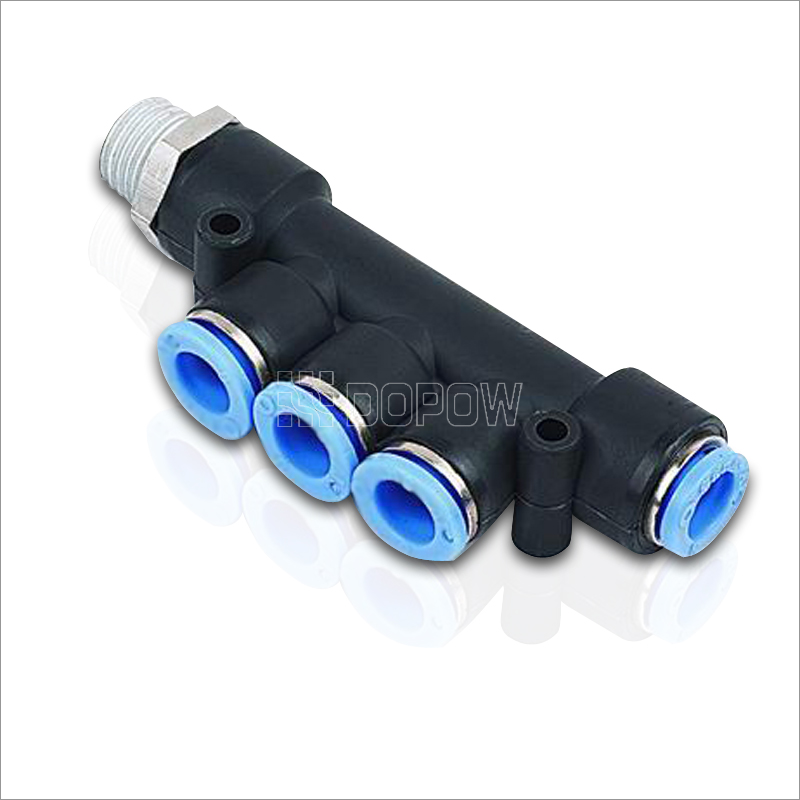

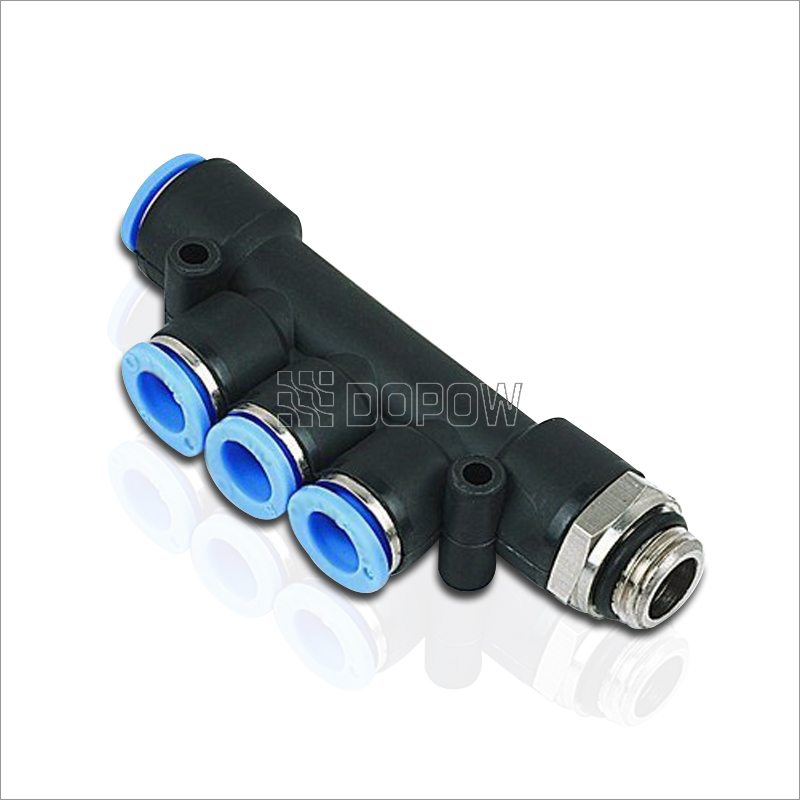

快速接頭配件 PKB 螺紋五通變徑 氣動氣管接頭最先出現在多浦科技。
]]>
1. 全檢–在8公斤的壓力下經過漏氣檢測,確保產品穩定.
2.耐高壓–30公斤壓力下保持兩個小時不會出現任何問題.
3.?所有錐管螺紋預涂聚四氟乙烯防漏膠,密封性能好
4.溫度范圍:?0~1.0?MPa?(0~150?PSI).
5.壓力范圍:?0~60oC?(32~140oF).
型號 | ФD | A | H | R | E | F2 | B | X | Y | X1 | C |
PKB4-01 | 4 | 7.5 | 10 | R1/8 | 19 | 36 | 63.5 | 11.9 | 10.5 | 10 | 14.9 |
PKB4-02 | 4 | 9.5 | 14 | R1/4 | 19 | 36 | 66.5 | 11.9 | 10.5 | 10 | 14.9 |
PKB6-01 | 6 | 7.5 | 12 | R1/8 | 20.3 | 42 | 67.8 | 13.9 | 12.5 | 12 | 15.7 |
PKB6-02 | 6 | 9.5 | 14 | R1/4 | 20.3 | 42 | 69.8 | 13.9 | 12.5 | 12 | 15.7 |
PKB6-03 | 6 | 10.5 | 17 | R3/8 | 20.3 | 42 | 72.3 | 13.9 | 12.5 | 12 | 15.7 |
PKB8-01 | 8 | 7.5 | 14 | R1/8 | 24.3 | 48 | 69.3 | 15.9 | 13.9 | 14 | 18.2 |
PKB8-02 | 8 | 9.5 | 14 | R1/4 | 24.3 | 48 | 71.3 | 15.9 | 13.9 | 14 | 18.2 |
PKB8-03 | 8 | 10.5 | 17 | R3/8 | 24.3 | 48 | 72.8 | 15.9 | 13.9 | 14 | 18.2 |
快速接頭配件 PKB 螺紋五通變徑 氣動氣管接頭最先出現在多浦科技。
]]>CQ2B 缸徑 80mm 薄型氣缸 螺紋最先出現在多浦科技。
]]>
產品特性:
1、缸體硬質氧化,耐磨,壽命長,后蓋鉚壓工藝,堅固美觀。
2、在保持既有協作精度及產品使用壽命下,其全長僅為一般氣缸的1/2-1/3。發揮既薄且輕的特性。
3、缸體預留安裝孔/安裝內螺紋,到達節省空間的要求。
4、采用簡易的組裝方式設計,方便裝拆和維修。
5、在缸體表面預留磁開關安裝固定位置,安裝調整磁開關位置極其簡單。
缸徑 | 12 | 16 | 20 | 25 | 35 | 40 | 50 | 63 | 80 | 100 | ||
流體 | 空氣 | |||||||||||
動作形式 | 單桿雙動 | |||||||||||
耐壓試驗壓力 | 1.5MPa (15.3kgf/cm2) | |||||||||||
最高使用壓力 | 1.0MPa (10.2kgf/cm2) | |||||||||||
工作和流體溫度 | 0~60℃ | |||||||||||
桿端螺紋 | 內螺紋 (標準). 外螺紋 (任選) | |||||||||||
緩沖 | 無 | |||||||||||
行程公差 | + 100 | |||||||||||
潤滑 | 不需要 | |||||||||||
安裝形式 | 通孔,兩端螺紋 | |||||||||||
接管口徑 | M5*0.8 | 1/8 | 1/4 | 3/8 |
CQ2B 缸徑 80mm 薄型氣缸 螺紋最先出現在多浦科技。
]]>
