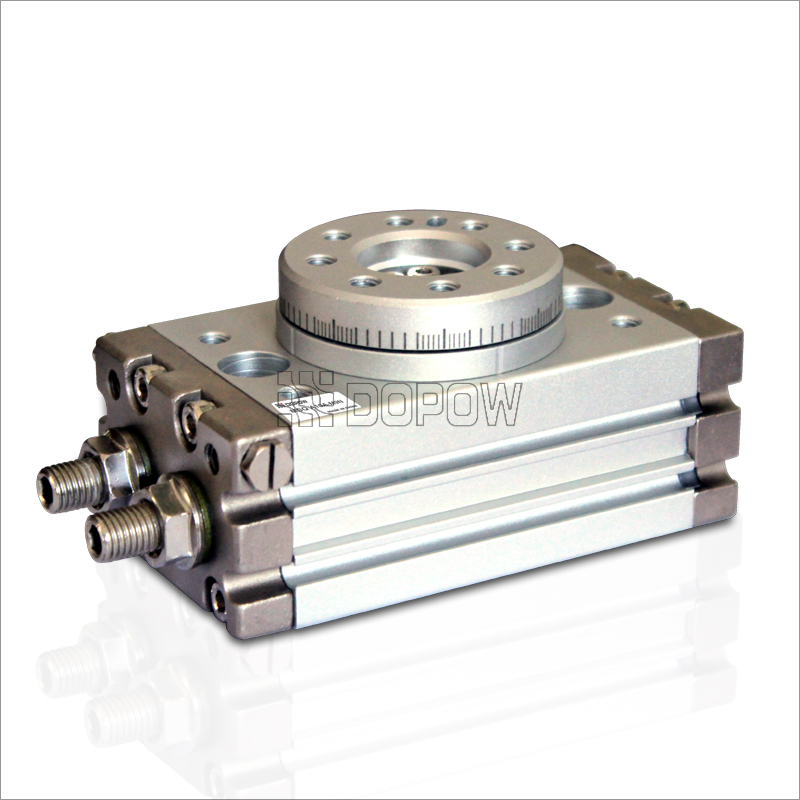

缸徑30mm 旋轉齒輪齒條氣缸 MSQ全系列最先出現在多浦科技。
]]>
1、類型的選擇
根據工作要求和條件，正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸；要求重量輕，應選輕型缸；要求安裝空
間窄且行程短，可選薄型缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能氣缸；高
溫環境下需選用耐熱缸；在有腐蝕環境下，需選用耐腐蝕氣缸。在有灰塵等惡劣環境下，需要活塞桿伸出端安裝防塵罩。要求無污染時需要選用無給
油或無油潤滑氣缸等。
2、安裝形式
根據安裝位置、使用目的等因素決定。在一般情況下，采用固定式氣缸。在需要隨工作機構連續回轉時（如車床、磨床等），應選用回轉氣缸。在要
求活塞桿除直線運動外，還需作圓弧擺動時，則選用軸銷式氣缸。有特殊要求時，應選擇相應的特殊氣缸。
3、作用力的大小
即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，
使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力
機構，以減小氣缸的外形尺寸。
4、活塞行程
與使用的場合和機構的行程有關，但一般不選滿行程，防止活塞和缸蓋相碰。如用于夾緊機構等，應按計算所需的行程增加10～20㎜的余量。
5、活塞的運動速度
主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50～800㎜/s。對高速運動
氣缸，應選擇大內徑的進氣管道；對于負載有變化的情況，為了得到緩慢而平穩的運動速度，可選用帶節流裝置或氣—液阻尼缸，則較易實現速度控
制。選用節流閥控制氣缸速度需注意：水平安裝的氣缸推動負載時，推薦用排氣節流調速；垂直安裝的氣缸舉升負載時，推薦用進氣節流調速；要求
行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。
| 缸徑 | 10 | 20 | 30 | 50 | 70 | 100 | 200 |
| 流體 | 空氣 | ||||||
| 動作形式 | 雙動 | ||||||
| 最高使用壓力帶調角度螺栓 | 1MPa | ||||||
| 最高使用壓力帶油壓吸震器 | 0.6MPa | ||||||
| 最低使用壓力 | 0.1MPa | ||||||
| 環境和流體溫度 | -10~+60℃(no freezing) | ||||||
| 緩沖 | 橡膠緩沖/油壓吸震器 | ||||||
| 最大擺動角度 | 190° | ||||||
| 角度調節范圍 | ?0°~190° | ||||||
| 允許動能帶調角度螺栓 | 0.007J | 0.025J | 0.048J | 0.081J | 0.24J | 0.32J | 0.56J |
| 允許動能帶油壓吸震器 | 0.039J | 0.116J | 0.294J | 1.1J | 1.6J | 2.9J | |
| 活塞直徑 | φ15 | φ18 | φ21 | φ25 | φ28 | φ32 | φ40 |
| 穩定擺動 | 0.2~1.0s/90° | 0.2~1.5s/90° | 0.2~2.0s/90° | 0.2~2.5s/90° | |||
| 時間范圍 | 0.2~0.7s/90° | 0.2~1.0s/90 | |||||
| 接管口徑 | M5x0.8 | 1/8″ | |||||
要訂購，請參考以下訂購代碼，謝謝合作！
缸徑30mm 旋轉齒輪齒條氣缸 MSQ全系列最先出現在多浦科技。
]]>缸徑50mm MSQ系列 齒條齒輪旋轉氣缸擺動氣缸最先出現在多浦科技。
]]>
1、類型的選擇
根據工作要求和條件，正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸；要求重量輕，應選輕型缸；要求安裝空
間窄且行程短，可選薄型缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能氣缸；高
溫環境下需選用耐熱缸；在有腐蝕環境下，需選用耐腐蝕氣缸。在有灰塵等惡劣環境下，需要活塞桿伸出端安裝防塵罩。要求無污染時需要選用無給
油或無油潤滑氣缸等。
2、安裝形式
根據安裝位置、使用目的等因素決定。在一般情況下，采用固定式氣缸。在需要隨工作機構連續回轉時（如車床、磨床等），應選用回轉氣缸。在要
求活塞桿除直線運動外，還需作圓弧擺動時，則選用軸銷式氣缸。有特殊要求時，應選擇相應的特殊氣缸。
3、作用力的大小
即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，
使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力
機構，以減小氣缸的外形尺寸。
4、活塞行程
與使用的場合和機構的行程有關，但一般不選滿行程，防止活塞和缸蓋相碰。如用于夾緊機構等，應按計算所需的行程增加10～20㎜的余量。
5、活塞的運動速度
主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50～800㎜/s。對高速運動
氣缸，應選擇大內徑的進氣管道；對于負載有變化的情況，為了得到緩慢而平穩的運動速度，可選用帶節流裝置或氣—液阻尼缸，則較易實現速度控
制。選用節流閥控制氣缸速度需注意：水平安裝的氣缸推動負載時，推薦用排氣節流調速；垂直安裝的氣缸舉升負載時，推薦用進氣節流調速；要求
行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。
| 缸徑 | 10 | 20 | 30 | 50 | 70 | 100 | 200 |
| 流體 | 空氣 | ||||||
| 動作形式 | 雙動 | ||||||
| 最高使用壓力帶調角度螺栓 | 1MPa | ||||||
| 最高使用壓力帶油壓吸震器 | 0.6MPa | ||||||
| 最低使用壓力 | 0.1MPa | ||||||
| 環境和流體溫度 | -10~+60℃(no freezing) | ||||||
| 緩沖 | 橡膠緩沖/油壓吸震器 | ||||||
| 最大擺動角度 | 190° | ||||||
| 角度調節范圍 | ?0°~190° | ||||||
| 允許動能帶調角度螺栓 | 0.007J | 0.025J | 0.048J | 0.081J | 0.24J | 0.32J | 0.56J |
| 允許動能帶油壓吸震器 | 0.039J | 0.116J | 0.294J | 1.1J | 1.6J | 2.9J | |
| 活塞直徑 | φ15 | φ18 | φ21 | φ25 | φ28 | φ32 | φ40 |
| 穩定擺動 | 0.2~1.0s/90° | 0.2~1.5s/90° | 0.2~2.0s/90° | 0.2~2.5s/90° | |||
| 時間范圍 | 0.2~0.7s/90° | 0.2~1.0s/90 | |||||
| 接管口徑 | M5x0.8 | 1/8″ | |||||
要訂購，請參考以下訂購代碼，謝謝合作！
缸徑50mm MSQ系列 齒條齒輪旋轉氣缸擺動氣缸最先出現在多浦科技。
]]>缸徑100mm MSQ 齒輪齒條式旋轉氣缸回轉氣缸最先出現在多浦科技。
]]>
1、類型的選擇
根據工作要求和條件，正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸；要求重量輕，應選輕型缸；要求安裝空
間窄且行程短，可選薄型缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能氣缸；高
溫環境下需選用耐熱缸；在有腐蝕環境下，需選用耐腐蝕氣缸。在有灰塵等惡劣環境下，需要活塞桿伸出端安裝防塵罩。要求無污染時需要選用無給
油或無油潤滑氣缸等。
2、安裝形式
根據安裝位置、使用目的等因素決定。在一般情況下，采用固定式氣缸。在需要隨工作機構連續回轉時（如車床、磨床等），應選用回轉氣缸。在要
求活塞桿除直線運動外，還需作圓弧擺動時，則選用軸銷式氣缸。有特殊要求時，應選擇相應的特殊氣缸。
3、作用力的大小
即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，
使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力
機構，以減小氣缸的外形尺寸。
4、活塞行程
與使用的場合和機構的行程有關，但一般不選滿行程，防止活塞和缸蓋相碰。如用于夾緊機構等，應按計算所需的行程增加10～20㎜的余量。
5、活塞的運動速度
主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50～800㎜/s。對高速運動
氣缸，應選擇大內徑的進氣管道；對于負載有變化的情況，為了得到緩慢而平穩的運動速度，可選用帶節流裝置或氣—液阻尼缸，則較易實現速度控
制。選用節流閥控制氣缸速度需注意：水平安裝的氣缸推動負載時，推薦用排氣節流調速；垂直安裝的氣缸舉升負載時，推薦用進氣節流調速；要求
行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。
| 缸徑 | 10 | 20 | 30 | 50 | 70 | 100 | 200 |
| 流體 | 空氣 | ||||||
| 動作形式 | 雙動 | ||||||
| 最高使用壓力帶調角度螺栓 | 1MPa | ||||||
| 最高使用壓力帶油壓吸震器 | 0.6MPa | ||||||
| 最低使用壓力 | 0.1MPa | ||||||
| 環境和流體溫度 | -10~+60℃(no freezing) | ||||||
| 緩沖 | 橡膠緩沖/油壓吸震器 | ||||||
| 最大擺動角度 | 190° | ||||||
| 角度調節范圍 | ?0°~190° | ||||||
| 允許動能帶調角度螺栓 | 0.007J | 0.025J | 0.048J | 0.081J | 0.24J | 0.32J | 0.56J |
| 允許動能帶油壓吸震器 | 0.039J | 0.116J | 0.294J | 1.1J | 1.6J | 2.9J | |
| 活塞直徑 | φ15 | φ18 | φ21 | φ25 | φ28 | φ32 | φ40 |
| 穩定擺動 | 0.2~1.0s/90° | 0.2~1.5s/90° | 0.2~2.0s/90° | 0.2~2.5s/90° | |||
| 時間范圍 | 0.2~0.7s/90° | 0.2~1.0s/90 | |||||
| 接管口徑 | M5x0.8 | 1/8″ | |||||
要訂購，請參考以下訂購代碼，謝謝合作！
缸徑100mm MSQ 齒輪齒條式旋轉氣缸回轉氣缸最先出現在多浦科技。
]]>缸徑200mm MSQ 齒條旋轉式擺動氣缸回轉氣缸最先出現在多浦科技。
]]>
1、類型的選擇
根據工作要求和條件，正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸；要求重量輕，應選輕型缸；要求安裝空
間窄且行程短，可選薄型缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能氣缸；高
溫環境下需選用耐熱缸；在有腐蝕環境下，需選用耐腐蝕氣缸。在有灰塵等惡劣環境下，需要活塞桿伸出端安裝防塵罩。要求無污染時需要選用無給
油或無油潤滑氣缸等。
2、安裝形式
根據安裝位置、使用目的等因素決定。在一般情況下，采用固定式氣缸。在需要隨工作機構連續回轉時（如車床、磨床等），應選用回轉氣缸。在要
求活塞桿除直線運動外，還需作圓弧擺動時，則選用軸銷式氣缸。有特殊要求時，應選擇相應的特殊氣缸。
3、作用力的大小
即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，
使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力
機構，以減小氣缸的外形尺寸。
4、活塞行程
與使用的場合和機構的行程有關，但一般不選滿行程，防止活塞和缸蓋相碰。如用于夾緊機構等，應按計算所需的行程增加10～20㎜的余量。
5、活塞的運動速度
主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50～800㎜/s。對高速運動
氣缸，應選擇大內徑的進氣管道；對于負載有變化的情況，為了得到緩慢而平穩的運動速度，可選用帶節流裝置或氣—液阻尼缸，則較易實現速度控
制。選用節流閥控制氣缸速度需注意：水平安裝的氣缸推動負載時，推薦用排氣節流調速；垂直安裝的氣缸舉升負載時，推薦用進氣節流調速；要求
行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。
| 缸徑 | 10 | 20 | 30 | 50 | 70 | 100 | 200 |
| 流體 | 空氣 | ||||||
| 動作形式 | 雙動 | ||||||
| 最高使用壓力帶調角度螺栓 | 1MPa | ||||||
| 最高使用壓力帶油壓吸震器 | 0.6MPa | ||||||
| 最低使用壓力 | 0.1MPa | ||||||
| 環境和流體溫度 | -10~+60℃(no freezing) | ||||||
| 緩沖 | 橡膠緩沖/油壓吸震器 | ||||||
| 最大擺動角度 | 190° | ||||||
| 角度調節范圍 | ?0°~190° | ||||||
| 允許動能帶調角度螺栓 | 0.007J | 0.025J | 0.048J | 0.081J | 0.24J | 0.32J | 0.56J |
| 允許動能帶油壓吸震器 | 0.039J | 0.116J | 0.294J | 1.1J | 1.6J | 2.9J | |
| 活塞直徑 | φ15 | φ18 | φ21 | φ25 | φ28 | φ32 | φ40 |
| 穩定擺動 | 0.2~1.0s/90° | 0.2~1.5s/90° | 0.2~2.0s/90° | 0.2~2.5s/90° | |||
| 時間范圍 | 0.2~0.7s/90° | 0.2~1.0s/90 | |||||
| 接管口徑 | M5x0.8 | 1/8″ | |||||
要訂購，請參考以下訂購代碼，謝謝合作！
缸徑200mm MSQ 齒條旋轉式擺動氣缸回轉氣缸最先出現在多浦科技。

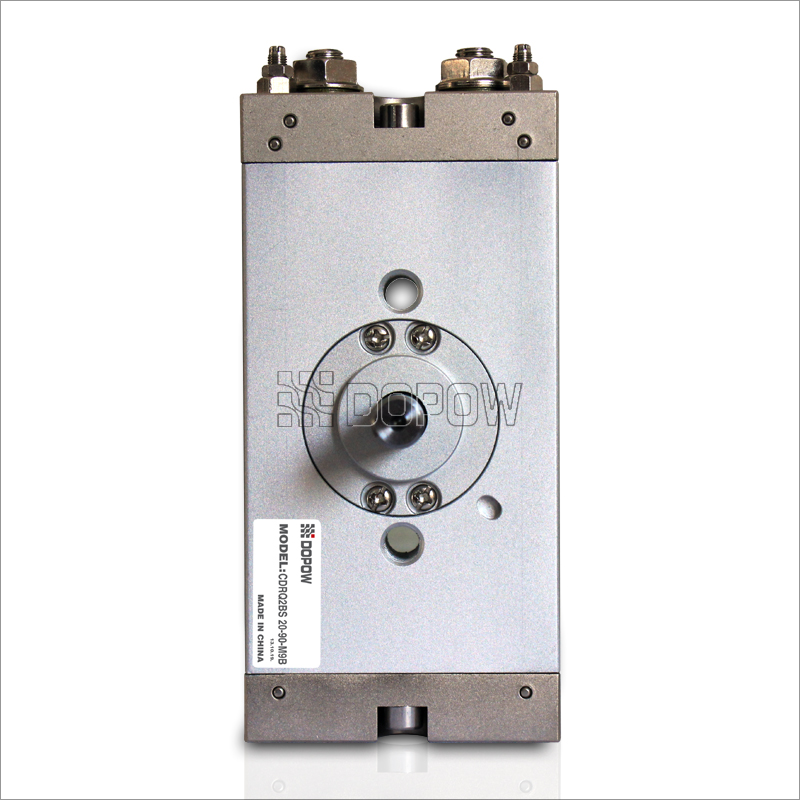

]]>缸徑10mm CRQ2B 緊湊型氣缸齒輪齒條氣缸最先出現在多浦科技。
]]>
1、類型的選擇
根據工作要求和條件，正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸；要求重量輕，應選輕型缸；要求安裝空
間窄且行程短，可選薄型缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能氣缸；高
溫環境下需選用耐熱缸；在有腐蝕環境下，需選用耐腐蝕氣缸。在有灰塵等惡劣環境下，需要活塞桿伸出端安裝防塵罩。要求無污染時需要選用無給
油或無油潤滑氣缸等。
2、安裝形式
根據安裝位置、使用目的等因素決定。在一般情況下，采用固定式氣缸。在需要隨工作機構連續回轉時（如車床、磨床等），應選用回轉氣缸。在要
求活塞桿除直線運動外，還需作圓弧擺動時，則選用軸銷式氣缸。有特殊要求時，應選擇相應的特殊氣缸。
3、作用力的大小
即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，
使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力
機構，以減小氣缸的外形尺寸。
4、活塞行程
與使用的場合和機構的行程有關，但一般不選滿行程，防止活塞和缸蓋相碰。如用于夾緊機構等，應按計算所需的行程增加10～20㎜的余量。
5、活塞的運動速度
主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50～800㎜/s。對高速運動
氣缸，應選擇大內徑的進氣管道；對于負載有變化的情況，為了得到緩慢而平穩的運動速度，可選用帶節流裝置或氣—液阻尼缸，則較易實現速度控
制。選用節流閥控制氣缸速度需注意：水平安裝的氣缸推動負載時，推薦用排氣節流調速；垂直安裝的氣缸舉升負載時，推薦用進氣節流調速；要求
行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。
| 缸徑 | 10 | 20 | 30 | 50 | 70 | 100 | 200 |
| 流體 | 空氣 | ||||||
| 動作形式 | 雙動 | ||||||
| 最高使用壓力帶調角度螺栓 | 1MPa | ||||||
| 最高使用壓力帶油壓吸震器 | 0.6MPa | ||||||
| 最低使用壓力 | 0.1MPa | ||||||
| 環境和流體溫度 | -10~+60℃(no freezing) | ||||||
| 緩沖 | 橡膠緩沖/油壓吸震器 | ||||||
| 最大擺動角度 | 190° | ||||||
| 角度調節范圍 | ?0°~190° | ||||||
| 允許動能帶調角度螺栓 | 0.007J | 0.025J | 0.048J | 0.081J | 0.24J | 0.32J | 0.56J |
| 允許動能帶油壓吸震器 | 0.039J | 0.116J | 0.294J | 1.1J | 1.6J | 2.9J | |
| 活塞直徑 | φ15 | φ18 | φ21 | φ25 | φ28 | φ32 | φ40 |
| 穩定擺動 | 0.2~1.0s/90° | 0.2~1.5s/90° | 0.2~2.0s/90° | 0.2~2.5s/90° | |||
| 時間范圍 | 0.2~0.7s/90° | 0.2~1.0s/90 | |||||
| 接管口徑 | M5x0.8 | 1/8″ | |||||
要訂購，請參考以下訂購代碼，謝謝合作！
缸徑10mm CRQ2B 緊湊型氣缸齒輪齒條氣缸最先出現在多浦科技。
]]>
