MALD 缸徑 20mm 圓形 迷你 雙桿 微型氣缸最先出現在多浦科技。
]]>1、執行多浦企業標準,采用鋁圓管缸體;
2、前后蓋與缸管采用螺紋連接;
3、活塞密封采用異型雙向密封結構,尺寸緊湊,有儲油功能;
4、前端蓋采用自潤滑軸承導向,潤滑與導向性能好;
5、多種后蓋形式,使氣缸安裝更方便;
6、多種規格的氣缸及氣缸安裝附件可供客戶選擇使用;
缸徑 | 16 | 20 | 25 | 32 | 40 | |
工作形式 | MSAL,MTAL | 單作用 | ||||
MAL MALD MALJ | 雙作用 | |||||
流體 | 空氣 | |||||
操作壓力 | 雙作用 | 0.1~1.0MPa(15~145psi)(1.0~10.0bar) | ||||
單作用 | 0.2~1.0MPa(28~145psi)(2.0~10.0bar) | |||||
保證耐壓力 | 1.5MPa(215psi)(15bar) | |||||
工作溫度 | -20~70 | |||||
使用時間范圍 mm/s | 雙作用:30~800 ?單作用:50~800 | |||||
行程公差范圍 | 0~150+1.0>150+1.4 | |||||
緩沖形式 | 防撞墊 | |||||
接管口徑① | 1/8” | 1/4” | ||||
①接管牙型有NPT、G牙可供選擇。 |
缸徑大小 | 標準行程 | 允許行程 |
10,16 | 25,50,75,100,125,150,175,200,250,300 | 800 |
20,25,32,40 | 25,50,75,100,125,150,175,200,250,300,350,400,500 | 1200 |
*其他特殊行程請于本公司聯系。
MALD 缸徑 20mm 圓形 迷你 雙桿 微型氣缸最先出現在多浦科技。
]]>MA系列 缸徑20mm 50mm 迷你氣缸 不銹鋼 雙作用 氣缸最先出現在多浦科技。
]]>
1、執行本企業標準
2、活塞密封采用異型雙向密封結構,尺寸緊湊,有儲油功能;
3、前后蓋帶固定式防撞墊,可減少氣缸的換向沖擊
4、多種后蓋形式,使氣缸安裝更方便;
5、前后蓋與不銹鋼缸體采用鉚合滾包結構,連接可靠;
6、缸體采用高精度不銹鋼管,強度高,抗腐蝕;
7、多種規格的氣缸及氣缸安裝附件可供客戶選擇使用;
8、此系列氣缸全部附磁。
缸徑 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | ||||
工作形式 | MSA,MTA | 單作用 | – | ||||||||
MA.MAD,MAJ | 雙作用 | – | |||||||||
MAR | – | 雙作用 | |||||||||
MAC,MACD,MACJ | – | 雙作用緩沖 | |||||||||
流體 | 空氣 | ||||||||||
操作壓力 | 雙作用 | 0.1~1.0MPa(15~145psi)(1.0~10.0bar) | |||||||||
單作用 | 0.2~1.0MPa(28~145psi)(2.0~10.0bar) | ||||||||||
保證耐壓力 | 1.5MPa(215psi)(15bar) | ||||||||||
工作溫度 | -20~70 | ||||||||||
使用速度范圍 mm/s | 雙作用:30~800 ?單作用:50~800 | ||||||||||
行程公差范圍 | 0~150+1.0>150+1.4 | ||||||||||
緩沖形式 | MAC、MACD、MACJ?系列:可調緩沖,其他系列:防撞墊 | ||||||||||
接管口徑① | M5*0.8 | 1/8” | 1/4” | ||||||||
①接管牙型有NPT、G牙可供選擇。 |
缸徑 | 標準行程 | 允許行程 |
16 | 25,50,75,100,125,150,160,175,200 | 500 |
20 | 25,50,75,100,125,150,160,175,200,250,300 | 650 |
25,32,40,50,63 | 25,50,75,100,125,150,160,175,200,250,300,350,400,450,500 | 650 |
*其他特殊行程請于本公司聯系。
MA系列 缸徑20mm 50mm 迷你氣缸 不銹鋼 雙作用 氣缸最先出現在多浦科技。
]]>MHC2 開閉型氣爪 缸徑 20mm 夾爪氣缸 氣動手指氣缸最先出現在多浦科技。
]]>
1. 開閉型體積小易安裝氣動氣爪。
2. 缸徑大?。╩m): ? 6,?7,?10,?16,?20, ?25。
3. 工作形式:單動,雙動。
4. 自動開關裝置。
5. 開啟角度從10-30度。
6.?MHC序列中有一個內置的速度調節和凹槽的自動開關。
缸徑 | 6 | 7 | 10 | 16 | 20 | 25 |
流體 | 空氣 | |||||
工作形式 | 雙動或單動 | |||||
雙動最高使用壓力(kgf/cm2) | 0.15-0.6 | 0.1-0.6 | ||||
單動最高使用壓力(kgf/cm2) | 0.3-0.6MPa | 0.4-0.6MPa | 0.25-0.6MPa | |||
環境和流體溫度 | ?-10~60℃ | |||||
最高操作頻率 | 180 c.p.m | |||||
重復精度 | ±0.02 | ±0.01 | ||||
潤滑 | 不需要 | |||||
接管缸徑 | M3*0.5 | M3*0.8 |
MHC2 開閉型氣爪 缸徑 20mm 夾爪氣缸 氣動手指氣缸最先出現在多浦科技。

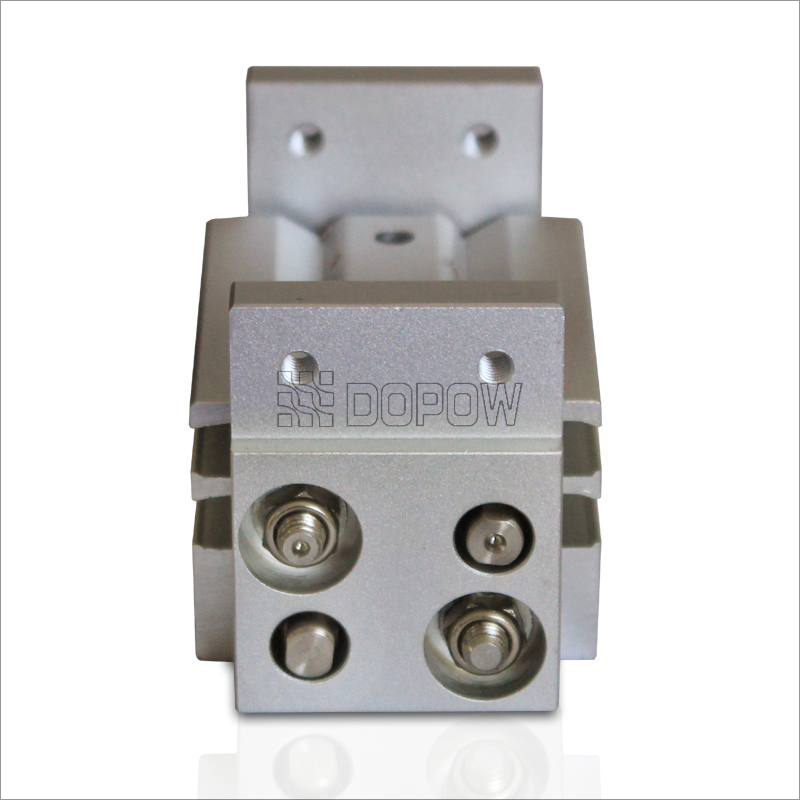

]]>MHL 平行開閉型氣缸 手指氣缸 寬闊型氣動 缸徑 20mm最先出現在多浦科技。
]]>
缸徑 | 10 | 16 | 20 | 25 | 32 | 40 |
流體 | 空氣 | |||||
動作形式 | 雙作用 | |||||
最高工作壓力(kgf/cm2) | 0.6 | |||||
最低工作壓力(kgf/cm2) | 0.15MPa | 0.1MPa | ||||
環境和流體溫度 | -10~60℃ | |||||
(注) 保持力 N(kgf) {壓力 0.5MPa (5.1 kgf/cm2)} |
14 | 45 | 74 | 131 | 228 | 396 |
重復精度 | ±0.01mm | |||||
接管口徑 | M5x0.8 | Rc1/8″ |
MHL 平行開閉型氣缸 手指氣缸 寬闊型氣動 缸徑 20mm最先出現在多浦科技。

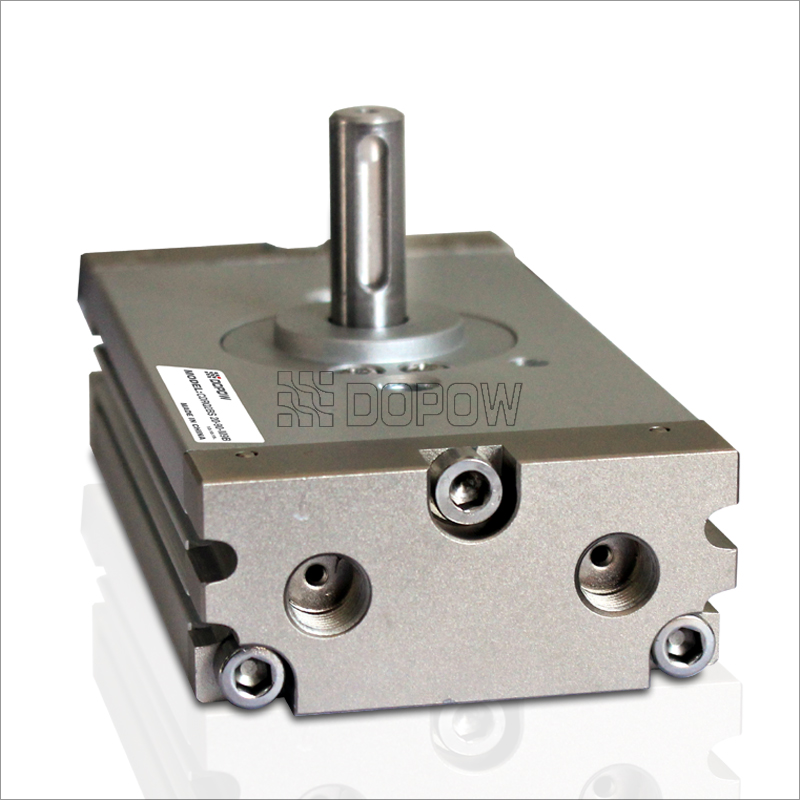

]]>缸徑20mm CRQ2系列 薄型氣缸旋轉氣缸回轉氣缸最先出現在多浦科技。
]]>1、類型的選擇
根據工作要求和條件,正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸;要求重量輕,應選輕型缸;要求安裝空
間窄且行程短,可選薄型缸;有橫向負載,可選帶導桿氣缸;要求制動精度高,應選鎖緊氣缸;不允許活塞桿旋轉,可選具有桿不回轉功能氣缸;高
溫環境下需選用耐熱缸;在有腐蝕環境下,需選用耐腐蝕氣缸。在有灰塵等惡劣環境下,需要活塞桿伸出端安裝防塵罩。要求無污染時需要選用無給
油或無油潤滑氣缸等。
2、安裝形式
根據安裝位置、使用目的等因素決定。在一般情況下,采用固定式氣缸。在需要隨工作機構連續回轉時(如車床、磨床等),應選用回轉氣缸。在要
求活塞桿除直線運動外,還需作圓弧擺動時,則選用軸銷式氣缸。有特殊要求時,應選擇相應的特殊氣缸。
3、作用力的大小
即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力,根據不同速度選擇不同的負載率,
使氣缸輸出力稍有余量。缸徑過小,輸出力不夠,但缸徑過大,使設備笨重,成本提高,又增加耗氣量,浪費能源。在夾具設計時,應盡量采用擴力
機構,以減小氣缸的外形尺寸。
4、活塞行程
與使用的場合和機構的行程有關,但一般不選滿行程,防止活塞和缸蓋相碰。如用于夾緊機構等,應按計算所需的行程增加10~20㎜的余量。
5、活塞的運動速度
主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50~800㎜/s。對高速運動
氣缸,應選擇大內徑的進氣管道;對于負載有變化的情況,為了得到緩慢而平穩的運動速度,可選用帶節流裝置或氣—液阻尼缸,則較易實現速度控
制。選用節流閥控制氣缸速度需注意:水平安裝的氣缸推動負載時,推薦用排氣節流調速;垂直安裝的氣缸舉升負載時,推薦用進氣節流調速;要求
行程末端運動平穩避免沖擊時,應選用帶緩沖裝置的氣缸。
缸徑 | 10 | 20 | 30 | 50 | 70 | 100 | 200 |
流體 | 空氣 | ||||||
動作形式 | 雙動 | ||||||
最高使用壓力帶調角度螺栓 | 1MPa | ||||||
最高使用壓力帶油壓吸震器 | 0.6MPa | ||||||
最低使用壓力 | 0.1MPa | ||||||
環境和流體溫度 | -10~+60℃(no freezing) | ||||||
緩沖 | 橡膠緩沖/油壓吸震器 | ||||||
最大擺動角度 | 190° | ||||||
角度調節范圍 | ?0°~190° | ||||||
允許動能帶調角度螺栓 | 0.007J | 0.025J | 0.048J | 0.081J | 0.24J | 0.32J | 0.56J |
允許動能帶油壓吸震器 | 0.039J | 0.116J | 0.294J | 1.1J | 1.6J | 2.9J | |
活塞直徑 | φ15 | φ18 | φ21 | φ25 | φ28 | φ32 | φ40 |
穩定擺動 | 0.2~1.0s/90° | 0.2~1.5s/90° | 0.2~2.0s/90° | 0.2~2.5s/90° | |||
時間范圍 | 0.2~0.7s/90° | 0.2~1.0s/90 | |||||
接管口徑 | M5x0.8 | 1/8″ |
缸徑20mm CRQ2系列 薄型氣缸旋轉氣缸回轉氣缸最先出現在多浦科技。
]]>CU系列 缸徑20mm 自由安裝氣缸 雙作用氣缸最先出現在多浦科技。
]]>CU系列產品特性
1. 缸徑6、10、16、20、25、32mm;
2. 行程長度為50mm;
3.?缸體多種固定形式,安裝使用簡便;
4.?可以多個氣缸并在一起固定,有效節省安裝空間;
5.?活塞桿導向精度高,無需加潤滑油;
6.?多種派生規格型號可供客戶選擇使用。
缸徑 | 6 | 10 | 16 | 20 | 25 | 32 |
流體 | 空氣 | |||||
動作形式 | 單動/雙動:彈簧壓回/彈簧壓出 | |||||
保證耐壓力 | 1.0MPa | |||||
最高使用壓力 | 0.7MPa | |||||
環境和液體溫度 | -10~60℃ | |||||
緩沖 | 兩端橡膠緩沖 | |||||
行程公差 | +1.00 | |||||
潤滑 | 不需要 | |||||
安裝 | 自由多面安裝 | |||||
接管口徑 | M5*0.8 | ?1*8 |
CU系列 缸徑20mm 自由安裝氣缸 雙作用氣缸最先出現在多浦科技。
]]>無桿氣缸 CY1B 缸徑20mm 基本型氣缸最先出現在多浦科技。
]]>常見故障
問題及原因:
⒈汽缸是鑄造而成的,汽缸出廠后都要經過時效處理,使汽缸在住鑄造過程中所產生的內應力完全消除。如果時效時間短,那么加工好的汽缸在以后的運行中還會變形。
⒉汽缸在運行時受力的情況很復雜,除了受汽缸內外氣體的壓力差和裝在其中的各零部件的重量等靜載荷外,還要承受蒸汽流出靜葉時對靜止部分的反作用力,以及各種連接管道冷熱狀態下對汽缸的作用力,在這些力的相互作用下,汽缸易發生塑性變形造成泄漏。
⒊汽缸的負荷增減過快,特別是快速的啟動、停機和工況變化時溫度變化大、暖缸的方式不正確、停機檢修時打開保溫層過早等,在汽缸中和法蘭上產生很大的熱應力和熱變形。
⒋汽缸在機械加工的過程中或經過補焊后產生了應力,但沒有對汽缸進行回火處理加以消除,致使汽缸存在較大的殘余應力,在運行中產生永久的變形。
⒌在安裝或檢修的過程中,由于檢修工藝和檢修技術的原因,使內缸、汽缸隔板、隔板套及汽封套的膨脹間隙不合適,或是掛耳壓板的膨脹間隙不合適,運行后產生巨大的膨脹力使汽缸變形。
⒍使用的汽缸密封劑質量不好、雜質過多或是型號不對;汽缸密封劑內若有堅硬的雜質顆粒就會使密封面難以緊密的結合。
⒎汽缸螺栓的緊力不足或是螺栓的材質不合格。汽缸結合面的嚴密性主要靠螺栓的緊力來實現的。機組的起停或是增減負荷時產生的熱應力和高溫會造成螺栓的應力松弛,如果應力不足,螺栓的預緊力就會逐漸減小。如果汽缸的螺栓材質不好,螺栓在長時間的運行當中,在熱應力和汽缸膨脹力的作用下被拉長,發生塑性變形或斷裂,緊力就會不足,使汽缸發生泄漏的現象。
⒏汽缸螺栓緊固的順序不正確。一般的汽缸螺栓在緊固時是從中間向兩邊同時緊固,也就是從垂弧最大處或是受力變形最大的地方緊固,這樣就會把變形最大的處的間隙向汽缸前后的自由端轉移,最后間隙漸漸消失。如果是從兩邊向中間緊,間隙就會集中于中部,汽缸結合面形成弓型間隙,引起蒸汽泄漏。氣缸出現內、外泄漏,一般是因活塞桿安裝偏心,潤滑油供應不足,密封圈和密封環磨損或損壞,氣缸內有雜質及活塞桿有傷痕等造成的。所以,當氣缸出現內、外泄漏時,應重新調整活塞桿的中心,以保證活塞桿與缸筒的同軸度;須經常檢查油霧器工作是否可靠,以保證執行元件潤滑良好;當密封圈和密封環出現磨損或損環時,須及時更換;若氣缸內存在雜質,應及時清除;活塞桿上有傷痕時,應換新。氣缸的輸出力不足和動作不平穩,一般是因活塞或活塞桿被卡住、潤滑不良、供氣量不足,或缸內有冷凝水和雜質等原因造成的。對此,應調整活塞桿的中心;檢查油霧器的工作是否可靠;供氣管路是否被堵塞。當氣缸內存有冷凝水和雜質時,應及時清除。氣缸的緩沖效果不良,一般是因緩沖密封圈磨損或調節螺釘損壞所致。此時,應更換密封圈和調節螺釘。氣缸的活塞桿和缸蓋損壞,一般是因活塞桿安裝偏心或緩沖機構不起作用而造成的。對此,應調整活塞桿的中心位置;更換緩沖密封圈或調節螺釘。
解決方案:
⒈汽缸變形較大或漏汽嚴重的結合面,采用研刮結合面的方法
汽缸結合面的研刮一般有兩種方法:
⑴是不緊結合面的螺栓,用千斤頂微微推動上缸前后移動,根據下缸結合面紅丹的著色情況來研刮。這種方法適合結構剛性強的高壓缸。
⑵是緊結合面的螺栓,根據塞尺的檢查結合面的嚴密性,測出數值及壓出的痕跡,修刮結合面,這種方法可以排除汽缸垂弧對間隙的影響。
⒉采用適當?shù)钠酌芊獠牧?br />
⒊局部補焊的方法
⒋汽缸結合面的涂鍍或噴涂
⒌結合面加墊的方法
⒍控制螺栓應力的方法
⒎新時期采用的高分子材料方法
缸徑 | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 63 | |
流體 | 空氣 | |||||||||
動作作用 | 雙作用 | |||||||||
實際工作壓力 | 1.05MPa | |||||||||
最大工作壓力 | 0.7MPa | |||||||||
最小工作壓力Mix.?Operating?PressureMPa{kgf/cm2) | 0.18MPa | |||||||||
環境和液體溫度 | -10~+60℃ | |||||||||
緩沖 | 兩端橡膠緩沖 | |||||||||
行程 | 0~250(0+1.0/0) 251~1000(+1.4/0) 1001~1500(+1.8/0) | |||||||||
給油 | ?不需要 | |||||||||
接管口徑 | M5*0.8 | 1/8″ | 1/4″ |
無桿氣缸 CY1B 缸徑20mm 基本型氣缸最先出現在多浦科技。
]]>缸徑20mm CY1R系列 磁藕式無桿氣缸雙作用最先出現在多浦科技。
]]>常見故障
問題及原因:
⒈汽缸是鑄造而成的,汽缸出廠后都要經過時效處理,使汽缸在住鑄造過程中所產生的內應力完全消除。如果時效時間短,那么加工好的汽缸在以后的運行中還會變形。
⒉汽缸在運行時受力的情況很復雜,除了受汽缸內外氣體的壓力差和裝在其中的各零部件的重量等靜載荷外,還要承受蒸汽流出靜葉時對靜止部分的反作用力,以及各種連接管道冷熱狀態下對汽缸的作用力,在這些力的相互作用下,汽缸易發生塑性變形造成泄漏。
⒊汽缸的負荷增減過快,特別是快速的啟動、停機和工況變化時溫度變化大、暖缸的方式不正確、停機檢修時打開保溫層過早等,在汽缸中和法蘭上產生很大的熱應力和熱變形。
⒋汽缸在機械加工的過程中或經過補焊后產生了應力,但沒有對汽缸進行回火處理加以消除,致使汽缸存在較大的殘余應力,在運行中產生永久的變形。
⒌在安裝或檢修的過程中,由于檢修工藝和檢修技術的原因,使內缸、汽缸隔板、隔板套及汽封套的膨脹間隙不合適,或是掛耳壓板的膨脹間隙不合適,運行后產生巨大的膨脹力使汽缸變形。
⒍使用的汽缸密封劑質量不好、雜質過多或是型號不對;汽缸密封劑內若有堅硬的雜質顆粒就會使密封面難以緊密的結合。
⒎汽缸螺栓的緊力不足或是螺栓的材質不合格。汽缸結合面的嚴密性主要靠螺栓的緊力來實現的。機組的起?;蚴窃鰷p負荷時產生的熱應力和高溫會造成螺栓的應力松弛,如果應力不足,螺栓的預緊力就會逐漸減小。如果汽缸的螺栓材質不好,螺栓在長時間的運行當中,在熱應力和汽缸膨脹力的作用下被拉長,發生塑性變形或斷裂,緊力就會不足,使汽缸發生泄漏的現象。
⒏汽缸螺栓緊固的順序不正確。一般的汽缸螺栓在緊固時是從中間向兩邊同時緊固,也就是從垂弧最大處或是受力變形最大的地方緊固,這樣就會把變形最大的處的間隙向汽缸前后的自由端轉移,最后間隙漸漸消失。如果是從兩邊向中間緊,間隙就會集中于中部,汽缸結合面形成弓型間隙,引起蒸汽泄漏。氣缸出現內、外泄漏,一般是因活塞桿安裝偏心,潤滑油供應不足,密封圈和密封環磨損或損壞,氣缸內有雜質及活塞桿有傷痕等造成的。所以,當氣缸出現內、外泄漏時,應重新調整活塞桿的中心,以保證活塞桿與缸筒的同軸度;須經常檢查油霧器工作是否可靠,以保證執行元件潤滑良好;當密封圈和密封環出現磨損或損環時,須及時更換;若氣缸內存在雜質,應及時清除;活塞桿上有傷痕時,應換新。氣缸的輸出力不足和動作不平穩,一般是因活塞或活塞桿被卡住、潤滑不良、供氣量不足,或缸內有冷凝水和雜質等原因造成的。對此,應調整活塞桿的中心;檢查油霧器的工作是否可靠;供氣管路是否被堵塞。當氣缸內存有冷凝水和雜質時,應及時清除。氣缸的緩沖效果不良,一般是因緩沖密封圈磨損或調節螺釘損壞所致。此時,應更換密封圈和調節螺釘。氣缸的活塞桿和缸蓋損壞,一般是因活塞桿安裝偏心或緩沖機構不起作用而造成的。對此,應調整活塞桿的中心位置;更換緩沖密封圈或調節螺釘。
解決方案:
⒈汽缸變形較大或漏汽嚴重的結合面,采用研刮結合面的方法
汽缸結合面的研刮一般有兩種方法:
⑴是不緊結合面的螺栓,用千斤頂微微推動上缸前后移動,根據下缸結合面紅丹的著色情況來研刮。這種方法適合結構剛性強的高壓缸。
⑵是緊結合面的螺栓,根據塞尺的檢查結合面的嚴密性,測出數值及壓出的痕跡,修刮結合面,這種方法可以排除汽缸垂弧對間隙的影響。
⒉采用適當?shù)钠酌芊獠牧?br />
⒊局部補焊的方法
⒋汽缸結合面的涂鍍或噴涂
⒌結合面加墊的方法
⒍控制螺栓應力的方法
⒎新時期采用的高分子材料方法
缸徑 | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 63 | |
流體 | 空氣 | |||||||||
動作作用 | 雙作用 | |||||||||
實際工作壓力 | 1.05MPa | |||||||||
最大工作壓力 | 0.7MPa | |||||||||
最小工作壓力Mix.?Operating?PressureMPa{kgf/cm2) | 0.18MPa | |||||||||
環境和液體溫度 | -10~+60℃ | |||||||||
緩沖 | 兩端橡膠緩沖 | |||||||||
行程 | 0~250(0+1.0/0) 251~1000(+1.4/0) 1001~1500(+1.8/0) | |||||||||
給油 | ?不需要 | |||||||||
接管口徑 | M5*0.8 | 1/8″ | 1/4″ |
缸徑20mm CY1R系列 磁藕式無桿氣缸雙作用最先出現在多浦科技。

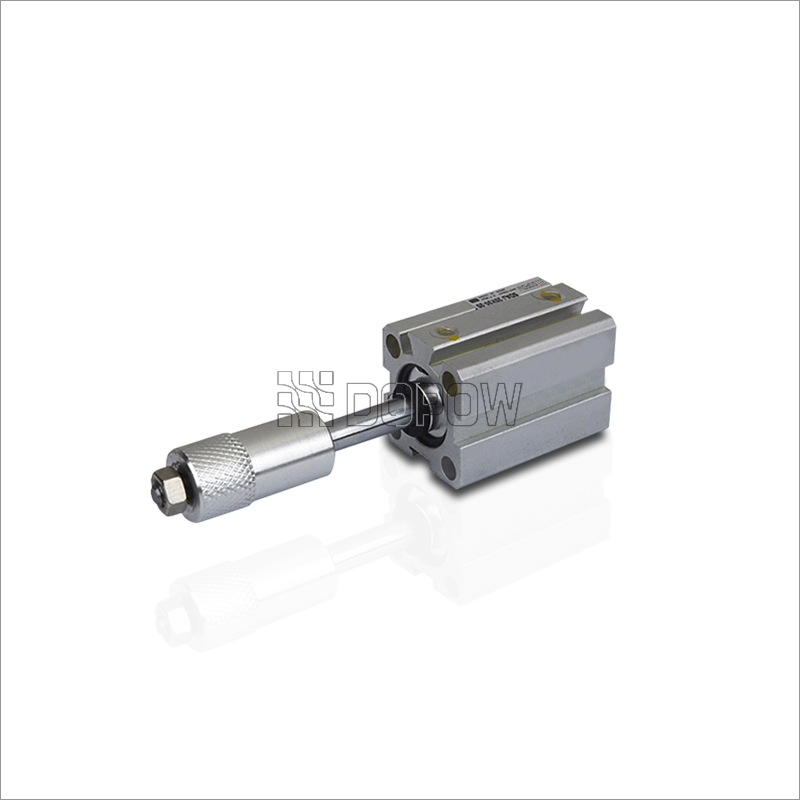

]]>SDAJ 缸徑 20mm 可調行程 緊湊型氣缸 薄型氣缸最先出現在多浦科技。
]]>
產品特性:
1.執行企業標準;
2.缸體與后蓋,活塞與活塞桿采用鉚合結構,緊湊可靠;
3.缸體內徑滾壓處理再作硬質氧化處理,耐磨,耐久性好;
4.活塞密封采用異型雙向密封結構,尺寸緊湊,有儲油功能;
5.緊湊型結構,能有效節省空間;
6.免潤滑性:該產品采用含油自潤滑軸承,使活塞桿無需加油潤滑;
7.可調緩沖性:油缸終端還加裝可調緩沖,是油缸換向時平穩無沖擊(客戶訂貨時需向本公司特殊說明訂購);
8.安裝形式多樣性:多種安裝附件供客戶根據使用要求來選擇;
9.耐高溫性:可采用耐高溫密封材料,使油缸在180°C高溫條件下正常工作(客戶訂貨時需向本公司特殊說明訂購);
10.附磁性:油缸活塞上加裝一個永久磁鐵,它可觸發安裝在油缸上的感應開關來感應油缸的運動位置(客戶訂貨時需向本公司特殊說明訂購);
11.行程可調性:活塞桿端配有一個可調螺母,是油缸在其行程范圍內實現可調(推力F1=拉力F2);
12.派生多樣性:可在原來的基礎上派生出多樣化的非標產品以此適合客戶需要的各種使用要求 。
產品安裝:
安裝固定式氣缸時,負載和活塞桿的軸線要一致。安裝耳環式和耳軸式氣缸時,應保證氣缸的擺動和負載的擺動在一個平面內。不然,輕則密封件偏磨,造成漏氣,使氣缸使用壽命降低;重則氣缸不動作。有時,氣缸還會出現沖擊動作,可能造成人身和裝置的損傷。氣缸現場安裝時,要防止鉆孔的切屑末從氣缸的進氣口混入缸內。腳座式氣缸若在腳座上有定位孔,可用于定位耳軸式氣缸不要分解,因耳軸軸心與氣缸的軸心分解后在組裝難以保證配合好,會導致氣缸動作不良。在活塞桿端部旋入螺母或安裝附件時,活塞桿必須全部縮回才能進行。對桿不回轉型氣缸,在活塞桿上安裝附件時,應避免在活塞桿上承受旋轉力矩。擰緊配管螺紋時,用力要合適,以免損壞接口螺紋或漏氣。
缸徑 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |||
動作形式 | 雙動型 | ||||||||||||
單動押出型、單動引入型 | – | ||||||||||||
工作介質 | 空氣 | ||||||||||||
使用壓力范圍 | 雙動型 | 0.1~1.0MPa(15~145psi)(1.0~10.0bar) | |||||||||||
單動性 | 0.2~1.0MPa(28~145psi)(2.0~10.0bar) | ||||||||||||
保證耐壓力 | 1.5MPa(215psi)(15bar) | ||||||||||||
工作溫度 ℃ | -20~80 | ||||||||||||
使用速度范圍 mm/秒 | 雙動型:30~500 ?單動型:50~500 | ||||||||||||
行程公差范圍 | ?+1.0 | ||||||||||||
緩沖形式 | 防撞墊 | ||||||||||||
接管口徑① | M5*0.8 | 1/8” | 1/4” | 3/8” | |||||||||
①接管牙型有NPT、G牙可供選擇 |
SDAJ 缸徑 20mm 可調行程 緊湊型氣缸 薄型氣缸最先出現在多浦科技。
]]>
