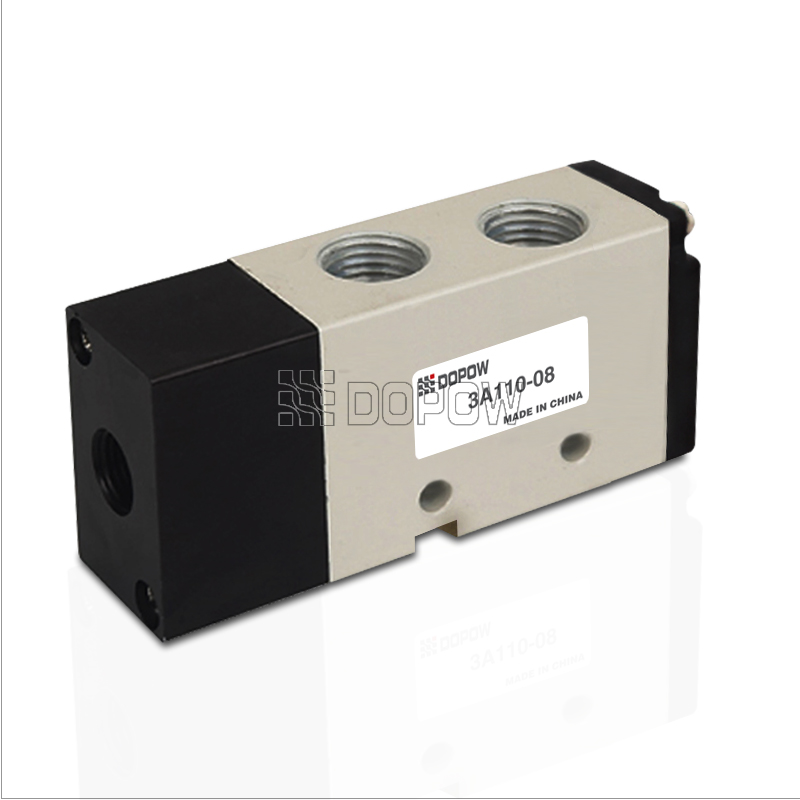

3A110-08 二位三通 氣動閥3A100系列 氣控閥
多浦電氣氣控閥的安裝與使用
1、使用安裝前注意檢查組件在運輸過程中是否損壞，然后安裝使用；
2、安裝時請注意氣體流動方向（注意“→”方向）及接管牙型是否正確。使用介質必須經過40μm濾芯過濾。
3、請注意安裝條件是否符合技術要求（如“工作壓力”、“使用溫度范圍”等），然后安裝使用；
4、盡量避免在震動的環境下使用，并注意低溫下的防凍措施；
5、連接主管路時，注意止瀉帶纏繞不可超過接頭牙端面，并注意清楚管路接頭內的粉塵、鐵屑等贓物；
6、安裝時先將底座墊片壓入底座，然后將底座與亞德客AIRTAC氣控閥閥體用所配螺釘連接，暫時未用到的安裝位置可壓入底座墊片后用所附盲蓋取下裝入相應氣控閥；
7、請注意防塵，拆下不用時應在進、出氣口裝防塵套。
| 型號 | 3A110-M5 | 3A120-M5 | 3A110-06 | 3A120-06 |
| 工作介質 | 空氣 | |||
| 動作形式 | 外部先導式 | |||
| 接管口徑① | M5 | 1/8” | ||
| 孔徑 | 5.5mm2(Cv=0.31) | 12.0mm2(Cv=0.67) | ||
| 位置數 | 二位三通 | |||
| 潤滑② | 不需要 | |||
| 使用壓力范圍 | 0.15~0.8MPa(21~114psi) | |||
| 保證耐壓力 | 1.5MPa(215psi) | |||
| 工作溫度?℃ | -20~70 | |||
| 本體材質 | 鋁合金 | |||
| 最大動作頻率③ | 5 次/秒 | |||
| ①PT螺紋、NPT螺紋和G螺紋. | ||||
| ②為確保最佳使用效果，推薦使用ISO VG32或等效的潤滑油. | ||||
| ③最大驅動頻率是在無負荷狀態. | ||||
