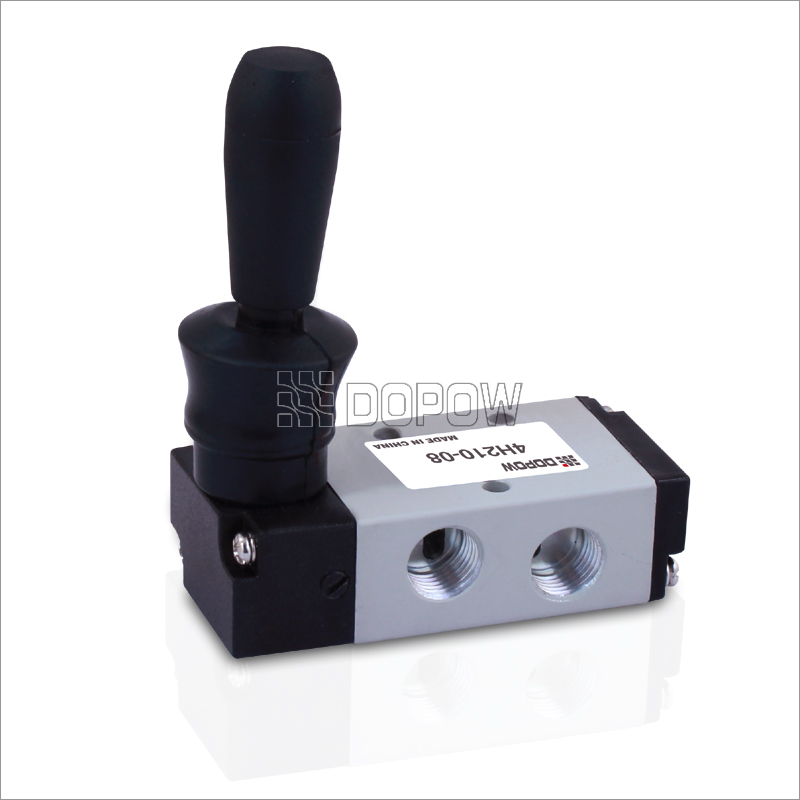

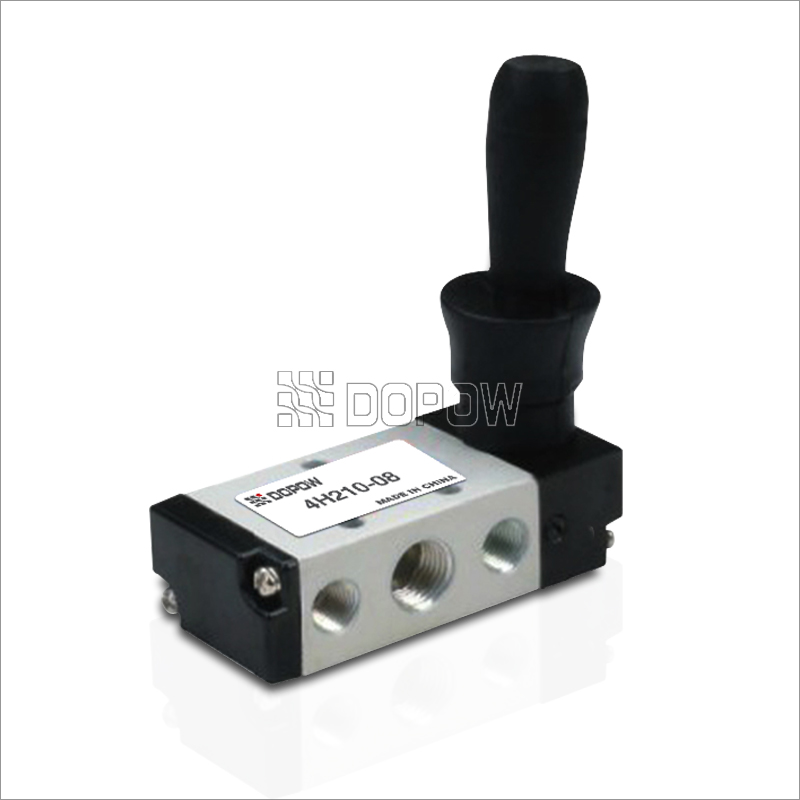

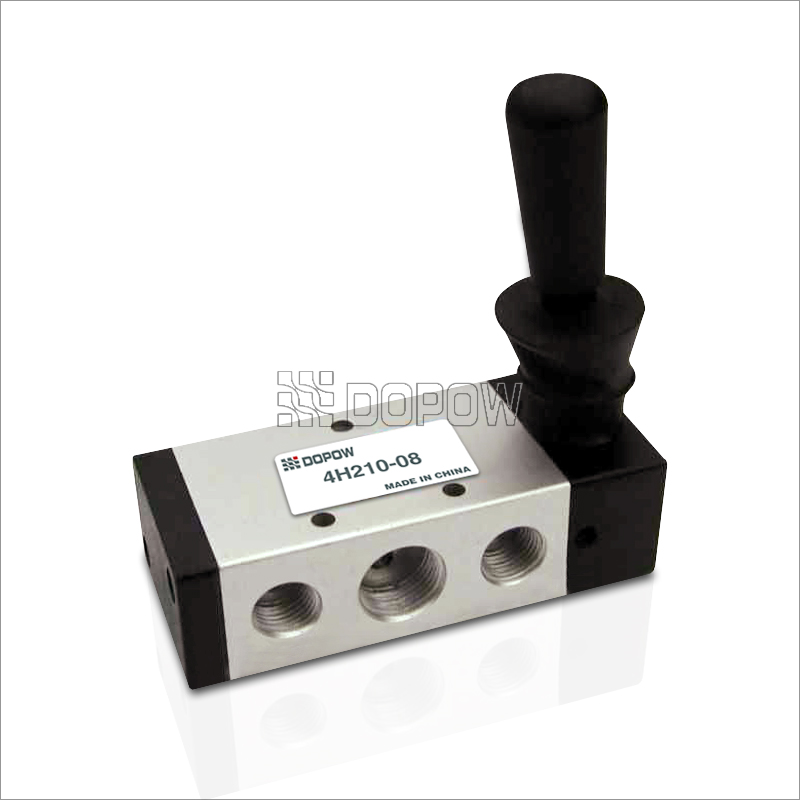

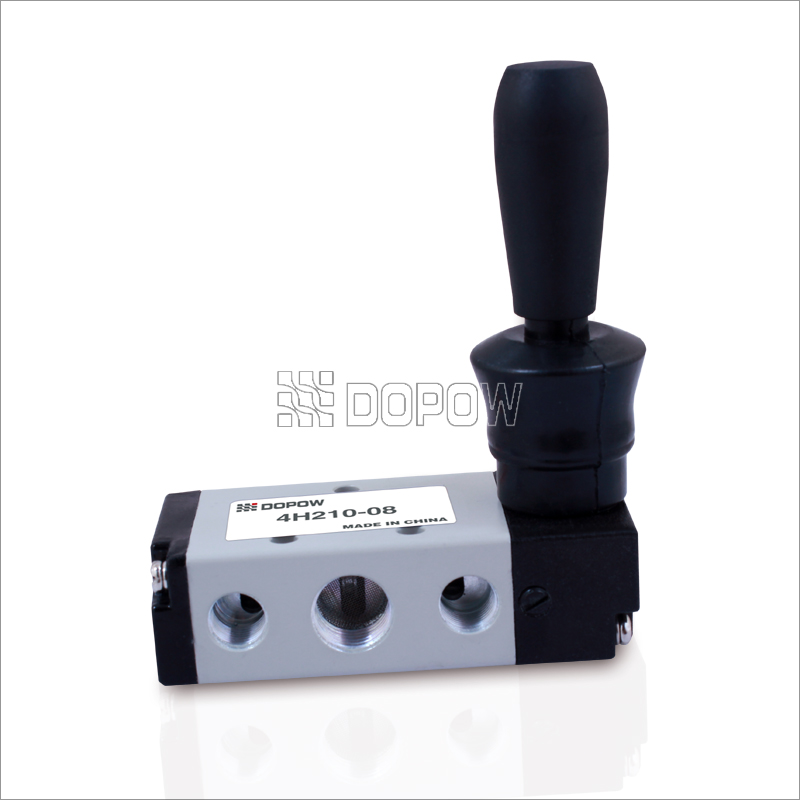

4H210-08 手柄閥 兩位五通 推動閥 4H系列 氣動開關
4H210-08 手柄閥 兩位五通 推動閥 4H系列 氣動開關
概述
1、手動閥門是管路流體輸送系統中控制部件；
2、它是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流卸壓等功能。
3、用于流體控制的閥門，閥門的公稱通徑從極微小的儀表閥大至通徑達10m的工業管路用閥。
4、閥門可以在壓力、溫度或其它形式傳感信號的作用下，按預定要求動作，或者不依賴傳感信號而進行簡單的開啟或關閉，閥門依靠驅動或自動機構使啟閉件作升降、滑移、旋擺或回轉運動， 從而改變其流道面積的大小以實現其控制功能。
安裝與使用:
1、使用前注意檢查組件在運輸過程中是否損壞,然后安裝使用;
2、安裝時請注意氣體流動方向(注意 “→”方向)及接管牙型是否正確。使用介質必須經過40um濾芯過濾。
3、請注意安裝條件是否符合技術要求(如“工作壓力”、“使用溫度范圍”等),然后安裝使用;
4、盡量避免在震動的環境下使用,并注意低溫下的防凍措施;
5、連接主管路時,注意止泄帶纏繞不可超過接頭牙端面,并注意清除管路接頭內的粉塵、鐵屑等贓物;
6、請注意防塵,拆下不用時應在進、出氣口裝防塵套 ；
| 型號 | 210-06 | 230-06 | 210-08 | 230-08 | 310-08 | 330-08 | 310-10 | 330-10 |
| 工作介質 | 空氣 | |||||||
| 動作形式 | 手動控制直動式 | |||||||
| 接管口徑 | 輸入=輸出 | 輸入=輸出=1/4”; | 輸入=輸出 | 輸入=輸出=3/8”; | ||||
| 有效截面積 | 14mm2 (Cv=0.78) |
12mm2 (Cv=0.67) |
16mm2 (Cv=0.89) |
12mm2 (Cv=0.67) |
25mm2 (Cv=1.39) |
18mm2 (Cv=1.00) |
30mm2 (Cv=1.67) |
18mm2 (Cv=1.00) |
| 位置數 | 二位五通 | 三位五通 | 二位五通 | 三位五通 | 二位五通 | 三位五通 | 二位五通 | 三位五通 |
| 潤滑 | 不需要 | |||||||
| 使用壓力范圍 | 0~0.8Mpa(0~116psi) | |||||||
| 保證耐壓力 | 1.5MPa(215psi) | |||||||
| 工作溫度 | -20~70℃ | |||||||
| 本體材質 | 鋁合金 | |||||||
| 工作角度 | ±15° | ±8.5° | ±15° | ±8.5° | ±18° | ±10° | ±18° | ±10° |
]]>
